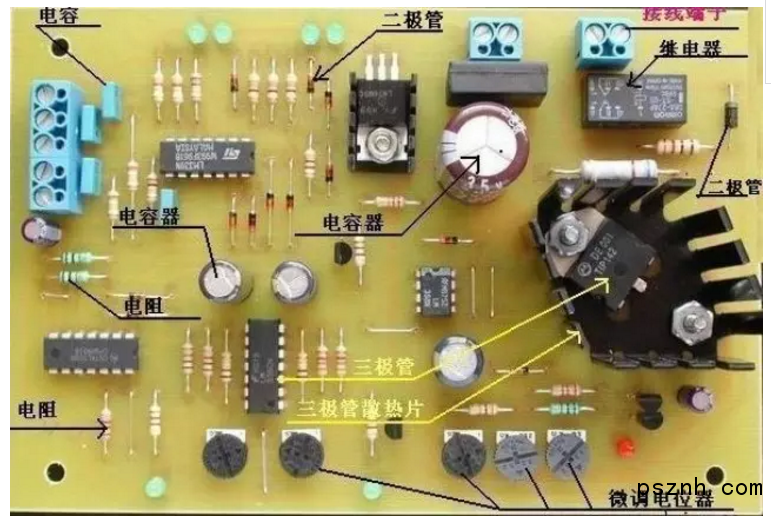

電子元器件檢測方法



1、固定電阻器的檢測。

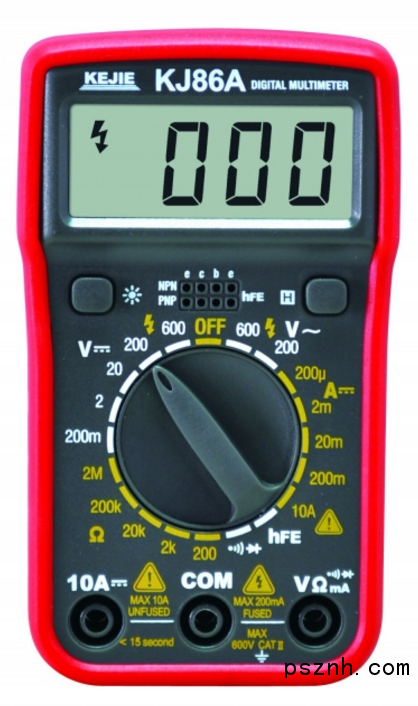

A、將兩表筆(不分正負)分別與電阻的兩端引腳相接即可測出實際電阻值。為了提高測量精度，應根據被測電阻標稱值的大小來選擇量程。由于歐姆擋刻度的非線性關系，它的中間一段分度較為精細，因此應使指針指示值盡可能落到刻度的中段位置，即全刻度起始的20％～80％弧度范圍內，以使測量更準確。根據電阻誤差等級不同。讀數與標稱阻值之間分別允許有±5％、±10％或±20％的誤差。如不相符，超出誤差范圍，則說明該電阻值變值了。



B、注意：測試時，特別是在測幾十kΩ以上阻值的電阻時，手不要觸及表筆和電阻的導電部分；被檢測的電阻從電路中焊下來，至少要焊開一個頭，以免電路中的其他元件對測試產生影響，造成測量誤差；色環電阻的阻值雖然能以色環標志來確定，但在使用時最好還是用萬用表測試一下其實際阻值。



檢測水泥電阻的方法及注意事項與檢測普通固定電阻完全相同。



在電路中，當熔斷電阻器熔斷開路后，可根據經驗作出判斷：若發現熔斷電阻器表面發黑或燒焦，可斷定是其負荷過重，通過它的電流超過額定值很多倍所致；如果其表面無任何痕跡而開路，則表明流過的電流剛好等于或稍大于其額定熔斷值。對于表面無任何痕跡的熔斷電阻器好壞的判斷，可借助萬用表R×1擋來測量，為保證測量準確，應將熔斷電阻器一端從電路上焊下。若測得的阻值為無窮大，則說明此熔斷電阻器已失效開路，若測得的阻值與標稱值相差甚遠，表明電阻變值，也不宜再使用。在維修實踐中發現，也有少數熔斷電阻器在電路中被擊穿短路的現象，檢測時也應予以注意。



檢查電位器時，首先要轉動旋柄，看看旋柄轉動是否平滑，開關是否靈活，開關通、斷時“喀噠”聲是否清脆，并聽一聽電位器內部接觸點和電阻體摩擦的聲音，如有“沙沙”聲，說明質量不好。用萬用表測試時，先根據被測電位器阻值的大小，選擇好萬用表的合適電阻擋位，然后可按下述方法進行檢測。



A、用萬用表的歐姆擋測“1”、“2”兩端，其讀數應為電位器的標稱阻值，如萬用表的指針不動或阻值相差很多，則表明該電位器已損壞。



B、檢測電位器的活動臂與電阻片的接觸是否良好。用萬用表的歐姆檔測“1”、“2”(或“2”、“3”)兩端，將電位器的轉軸按逆時針方向旋至接近“關”的位置，這時電阻值越小越好。再順時針慢慢旋轉軸柄，電阻值應逐漸增大，表頭中的指針應平穩移動。當軸柄旋至極端位置“3”時，阻值應接近電位器的標稱值。如萬用表的指針在電位器的軸柄轉動過程中有跳動現象，說明活動觸點有接觸不良的故障。



這里第一個我們來說明下色碼電感器的的檢測，這里的檢測方法是我們需要將萬用表置于R×1擋，紅、黑表筆各接色碼電感器的任一引出端，此時指針應向右擺動。根據測出的電阻值大小，可具體分下述三種情況進行鑒別：

A被測色碼電感器電阻值為零，其內部有短路性故障。

B被測色碼電感器直流電阻值的大小與繞制電感器線圈所用的漆包線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測色碼電感器是正常的。

下面說明的是中周變壓器的檢測

A.將萬用表撥至R×1擋，按照中周變壓器的各繞組引腳排列規律，逐一檢查各繞組的通斷情況，進而判斷其是否正常。B.檢測絕緣性能將萬用表置于R×10k擋，做如下幾種狀態測試：（1）初級繞組與次級繞組之間的電阻值；（2）初級繞組與外殼之間的電阻值；（3）次級繞組與外殼之間的電阻值。
上述測試結果分出現三種情況：
（1）阻值為無窮大：正常；（2）阻值為零：有短路性故障；（3）阻值小于無窮大，但大于零：有漏電性故障。

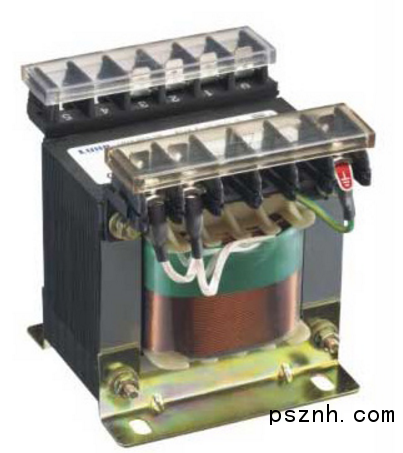

電源變壓器的檢測
A通過觀察變壓器的外貌來檢查其是否有明顯異常現象。如線圈引線是否斷裂，脫焊，絕緣材料是否有燒焦痕跡，鐵心緊固螺桿是否有松動，硅鋼片有無銹蝕，繞組線圈是否有外露等。

B絕緣性測試。用萬用表R×10k擋分別測量鐵心與初級，初級與各次級、鐵心與各次級、靜電屏蔽層與衩次級、次級各繞組間的電阻值，萬用表指針均應指在無窮大位置不動。否則，說明變壓器絕緣性能不良。

C.線圈通斷的檢測。
將萬用表置于R×1擋，測試中，若某個繞組的電阻值為無窮大，則說明此繞組有斷路性故障。

D.判別初、次級線圈。
電源變壓器初級引腳和次級引腳一般都是分別從兩側引出的，并且初級繞組多標有220V字樣，次級繞組則標出額定電壓值，如15V、24V、35V等。再根據這些標記進行識別。

E空載電流的檢測。
（a）直接測量法。將次級所有繞組全部開路，把萬用表置于交流電流擋（500mA，串入初級繞組。當初級繞組的插頭插入220V交流市電時，萬用表所指示的便是空載電流值。此值不應大于變壓器滿載電流的10%~20%。一般常見電子設備電源變壓器的正?？蛰d電流應在100mA左右。如果超出太多，則說明變壓器有短路性故障。
（b）間接測量法。在變壓器的初級繞組中串聯一個10/5W的電阻，次級仍全部空載。把萬用表撥至交流電壓擋。加電后，用兩表筆測出電阻R兩端的電壓降U，然后用歐姆定律算出空載電流I空，即I空=U/R。

F空載電壓的檢測。
將電源變壓器的初級接220V市電，用萬用表交流電壓接依次測出各繞組的空載電壓值（U21、U22、U23、U24）應符合要求值，允許誤差范圍一般為：高壓繞組≤±10%，低壓繞組≤±5%，帶中心抽頭的兩組對稱繞組的電壓差應≤±2%。

G.一般小功率電源變壓器允許溫升為40℃~50℃，如果所用絕緣材料質量較好，允許溫升還可提高。

H.檢測判別各繞組的同名端。
在使用電源變壓器時，有時為了得到所需的次級電壓，可將兩個或多個次級繞組串聯起來使用。采用串聯法使用電源變壓器時，參加串聯的各繞組的同名端必須正確連接，不能搞錯。否則，變壓器不能正常工作。

I.電源變壓器短路性故障的綜合檢測判別。

電源變壓器發生短路性故障后的主要癥狀是發熱嚴重和次級繞組輸出電壓失常。通常，線圈內部匝間短路點越多，短路電流就越大，而變壓器發熱就越嚴重。檢測判斷電源變壓器是否有短路性故障的簡單方法是測量空載電流（測試方法前面已經介紹）。存在短路故障的變壓器，其空載電流值將遠大于滿載電流的10%。當短路嚴重時，變壓器在空載加電后幾十秒鐘之內便會迅速發熱，用手觸摸鐵心會有燙手的感覺。此時不用測量空載電流便可斷定變壓器有短路點存在。

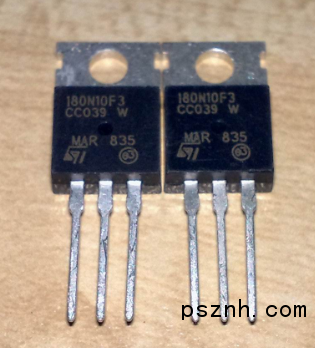

6．三極管電極的判別




對于一只型號標示不清或無標志的三極管，要想分辨出它們的三個電極，也可用萬用表測試。
1.先將萬用表量程開關撥在R×100或R×1k電阻擋上。
2.紅表筆任意接觸三極管的一個電極，黑表筆依次接觸另外兩個電極，分別測量它們之間的電阻值，若測出均為幾百歐低電阻時，則紅表筆接觸的電極為基極b，此管為PNP管。若測出均為幾十至上百千歐的高電阻時，則紅表筆接觸的電極也為基極b，此管為NPN管。

3.在判別出管型和基極b的基礎上，利用三極管正向電流放大系數比反向電流放大系數大的原理確定集電極。任意假定一個電極為c極，另一個電極為e極。將萬用表量程開關撥在R×1k電阻擋上。
對于：PNP管，令紅表筆接c極，黑表筆接e極，再用手同時捏一下管子的b、c極，但不能使b、c兩極直接相碰，測出某一阻值。然后兩表筆對調進行第二次測量，將兩次測的電阻相比較。
對于：PNP型管，阻值小的一次，紅表筆所接的電極為集電極。對于NPN型管阻值小的一次，黑表筆所接的電極為集電極。



取一個容量大于100“F的電解電容器(容量越大，現象越明顯)，先用萬用表R×100擋對其充電，黑表筆接電容正極，紅表筆接負極，充電完畢后，黑表筆改接電容負極，將被測發光二極管接于紅表筆和電容正極之間。如果發光二極管亮后逐漸熄滅，表明它是好的。此時紅表筆接的是發光二極管的負極，電容正極接的是發光二極管的正極。如果發光二極管不亮，將其兩端對調重新接上測試，還不亮，表明發光二極管已損壞。



8.光敏電阻的檢測



將萬用表撥到R×1kΩ擋，把光敏電阻的受光面與入射光線保持垂直，于是在萬用表上直接測得的電阻就是亮阻。再把光敏電阻置于完全黑暗的場所，這時萬用表所測出的電阻就是暗阻。如果亮阻為幾千歐至幾十干歐，暗阻為幾至幾十兆歐，說明光敏電阻是好的。
