交流電流傳感器是一種檢測交流電流的裝置，能感受到被測交流電流的信息，并能將檢測感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。它是實現自動檢測和自動控制的首要環節。
交流電流傳感器應用電磁感應原理，對電網中的交流電流進行實時測量，采用精密恒流技術和線性溫度補償技術，將其隔離變換為標準的直流信號輸出。為PLC或DCS,DSP,MCU,采集卡，單片機系統提供標準電流信號。
交流電流變送器是組合電流互感器、電流變送器于一體的新一代交流電流變送器，它可以直接將被測主回路交流電流轉換成按線性比例輸出的DC4～20mA（通過250Ω 電阻轉換DC 1～5V或通過500Ω電阻轉換DC2～10V）恒流環標準信號，連續輸送到接收裝置（計算機或顯示儀表）。
交流電流變送器單匝穿孔穿芯式結構，使用時無需改動測量主回路，便于現場連接，原副邊高度絕緣隔離，兩線制輸出接線，輔助工作電源+24V與輸出信號線DC4～20mA共用. 交流電流變送器具有精度高，體積小、功耗小、頻響寬、抗干擾、4種補償措施和6大全面保護功能，兩線端口防感應雷能力強，具有雷擊波和突波的保護能力等優點。
如何選擇電流變送器，是能否準確檢測和轉換交流電流的關鍵。如果不能合理的選擇合適的電流變送器，將造成今后監控系統的誤差和失真。選擇電流變送器應注意以下幾個問題：
1. 需要檢測的是單相電流還是三相電流－－電流變送器通常有2種形式，可適用于檢測單相或三相電流。比如：JLT2I中的“2”就表示單相電流變送器JLT43I3中的“43 ”就表示三相電流變送器。
2. 變送器輸入電流的范圍－－由于實際負載電流變化的范圍較大，為適應這種情況，通常我們先采用電流互感器來將大電流，轉換成1A或5A的小電流。所以，電流變送器的輸入，通常按電流互感器的二次電流來選擇。例如：電流互感器二次電流為5A，則可以選擇電流變送器的輸入電流也為0-5A即可。輸出直流信號的變化范圍－－-國際上輸出信號的標準通常采用DC 4-20mA。當然，輸出直流信號，也可以采用直流電壓（比如：DC 0-10V等），要和電流變送器后面的儀表或自控裝置的輸入配套。
3. 輔助電源的規格－－交流電流變送器為了精確檢測輸入電流的變化，也為了能輸出與輸入電流成線性變化的直流信號，通常需要一個輔助電源最為電流變送器的工作電源。通常，選用最多的是容易獲得的AC 220V。也可以選擇直流電源,比如：DC 24V等等。需要注意的是，有一些電流變送器，宣稱不需要輔助電源，即所謂的“無源型”電流變送器。對這種電流變送器，應該慎重選用。所謂“無源型”，并非是不需要電源，而是由電流變送器輸出信號后面的儀表提供工作電源。是“吃了變送器后面的儀表電源”。自然增加了變送器后面采集儀表的負擔。還有一種“無源型電流變送器”，是利用電流互感器的二次電流做變送器的電源。這種變送器的缺點是，當負載電流較小時，電流互感器的輸出電流自然較小，所提供給變送器的能量也減少，此時，電流變送器將產生非線性誤差，從而照成電流信號變送的誤差，所以，這種變送器也是需要慎重采用的。
4. 電流變送器的輸入過載能力－－負載電流過載時，或者系統發生故障時，對電流變送器而言，通常會承受非常大的過載電流。在此情形下，能否能承受大的過載電流，成為衡量電流變送器性能的重要指標。
5. 交流電流變送器的穩定性－－電流變送器作為一種“計量型儀表”，除了需要精確外，最重要的性能，是能否穩定可靠的工作。而這些性能，往往在產品設計之初就體現了。由于環境溫度的變化，任何模擬轉換型儀表，均無法避免溫度漂移現象，為減少產品的溫漂現象，各種產品會從元件和線路方面采取自己特有的技術。并且產品在交付給客戶前，會100%進行老化試驗。

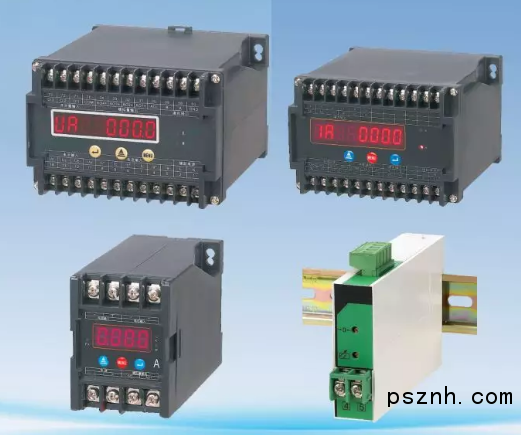

燕趙電量變送器系列產品
數顯智能單相變送器采用現代化數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定的測量電網中的單相電參量。適用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、智能建筑、智能型配電盤、開關柜中、具有安裝方便、接線簡單、維護方便、工程量小、現場可編程設置輸入?yún)?shù)、能完成業界不同PLC的組網。
可選表型：1、電壓 2、電流 3、有功功率 4、頻率 5、功率因數 6、無功功率 7、視在功率
多功能變送器采用現代數字信號處理芯片和高精度的電能計量芯片，能夠精確穩定的測量電網中的常用電力參數：三相電壓、三相電流、有功功率、無功功率、視在功率、電網頻率等，并帶有RS485通訊接口、開關量輸入和模擬量輸出等功能。多功能變送器適用于各種控制系統、SCADA系統和能源管理系統中、變電站自動化、配電網自動化、智能建筑、智能型配電盤、開關柜中、具有安裝方便、接線簡單、維護方便、工程量小、現場可編程設置輸入?yún)?shù)、能完成業界不同PLC、工業控制計算機通訊軟件的組網。
