在水泥生產中，預熱器里生料的煅燒質量可通過溫度和壓力等直接反映，因此準確的溫度對于預熱器的監控起著重要的作用。但在實際工作中，由于各種因素的影響，會使溫度失真，給預熱器工藝的監控帶來影響。因此，對溫度進行監控和實時校驗是必不可少的環節。下面簡單介紹兩種常用的溫度校驗方法。

一、校驗原因

預熱器測溫采用的測溫元件有熱電阻和熱電偶。熱電阻測溫的范圍比較小，而預熱器的溫度最高達1000多攝氏度，因此，采用熱電偶測溫是最有效的手段。熱電偶分為一體化熱電偶和非一體化熱電偶。在我們公司多采用非一體化的熱電偶，通過溫度變送器將電信號轉變成為溫度信號傳遞給中央控制室，供操作員參考。非一體化熱電偶采用兩線制，通過溫度變送器連接公司的DCS系統，返回中控室。在測量過程中，有的溫度變送器受環境的影響較大，零點和滿點會發生不同程度的漂移。這就需要有效的手段對其進行及時準確的校準。

二、校驗方法

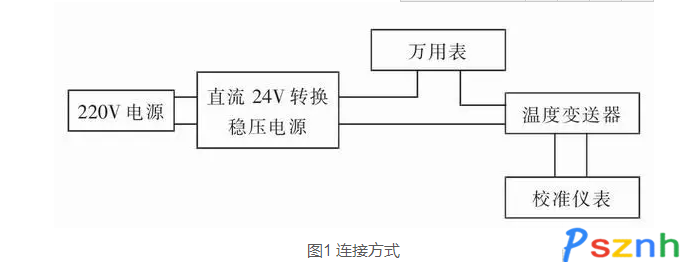

校準主要是采用特殊的校準儀器，連接溫度變送器，在現場進行校驗。在校零點時，通過校準儀器輸入0℃和最大值(如1300℃)，看溫度顯示是否與標準給定的度數相一致，通過變送器模塊上的調零、調滿旋鈕調至與給定的數值一致。對于一體化的熱電偶，由于除了中控室顯示轉換的溫度，我們?cè)诂F(xiàn)場看不到數值，所以采用另外一種校驗方法。主要用到的儀器有直流24V轉換穩壓電源、萬用表、特殊的校準儀器和一支一體化的熱電偶。連接方式如圖1所示。

具體校驗過程如下:將穩壓電源的正電壓端接入萬用表的紅表筆(+極)一端，萬用表的黑表筆(-極)一端接入溫度變送器的正極電源端，然后從溫度變送器的負極電源端接入穩壓電源的負極電源端，將萬用表旋鈕調至MA擋，數值選擇20MA，將校準儀器接入連接熱電偶偶芯的兩根線上，正負接線要正確，然后將穩壓電源接到220V的電源上，上電，調節24V電源，使輸出的電壓為直流24V;然后撥通穩壓電源的開關，用校準儀器給定0℃，觀察萬用表顯示數值是否對應為4MA;若不是，調節溫度變送器的調零旋鈕，使萬用表顯示4MA;然后用校準器給定與溫度變送器上所規定的量程一致的數值，比如1300℃，看萬用表顯示是不是20MA;然后根據情況，調節溫度變送器的調滿旋鈕，使萬用表顯示20MA;然后也可以測量幾個中間值來驗證一下，這樣一個溫度變送器就校驗好了，可以投入使用。當然還有一些溫度變送器不帶調零調滿旋鈕，由于我們技術有限和校準工具的局限性是無法校準的，只能返廠校準。

在這里需要特別說明一下，當時我們選擇的溫度變送器的量程大小和DCS設置的量程不一致時，在中央控制室看到的溫度值也是不真實的，所以必須確保量程一致。在使用過程中，曾經遇到過這樣的情況，所以在使用前要確保其量程的一致性。圖說智能化整理編輯
