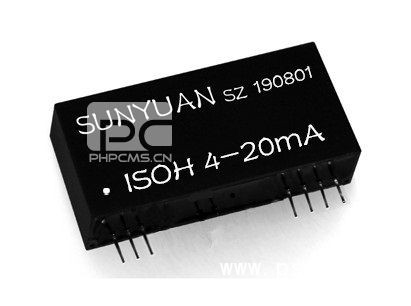

順源新研制業界最高隔離電壓（10KVAC）小體積（16腳單列直插SIP16 Pin）低成本兩線制無源型4-20mA電流環路隔離模塊。這款新產品是一種前級4-20mA電流信號輸入，后級4-20mA輸出的無源型模擬信號隔離混合集成電路，IC內部包含有電流信號調制解調電路、信號耦合隔離變換電路等。這款新產品采用獨有的順源科技磁電耦合隔離及高效能回路取電發明專利技術，有效解決了信號隔離電路在工作時對供電電源的依賴問題，可實現工業現場傳感器與儀器儀表、PLC、DCS之間4-20mA（0-20mA）信號的高精度、高線性度的10KV抗EMS高隔離傳輸。16腳單列直插的小體積（46X22X12mm）標準PCB板上安裝設計，可嵌入安裝在儀器儀表、傳感器、PLC等操作控制板內部，有效簡化用戶系統設計方案選擇，降低體積和布線成本。
順源科技以“客戶的成功，我們的價值”為經營理念，按照ISO 2012質量技術管理體系的要求，堅持開展改進、改善、創新工作，不斷提高產品質量、降低生產成本、拓展產品應用范圍、推陳出新研發新品。以適應當前電子信息技術前日新月異發展的形勢及滿足客戶產品研發創新和升級換代的需求。
順源科技在DC-DC模塊電源、隔離放大器變送器、數據采集器、二線制變送表產品上有16年的設計、生產和應用經驗。公司專業的工程師團隊在更深入的理解和設計知識方面，相對于同行業競爭者有絕對的優勢。為需要解決信號干擾、信號負載匹配、地線隔離、電源轉換、數據采集、信號隔離、AD/DA轉換等用戶提供了大量解決方案。順源的每個產品所用器件原材料都超出所預定的規格來設計生產出高穩定性的產品，這些保證了產品在各種惡劣環境運行過程中展現良好的性能。
本次新研制的 ISOH 4-20mA 采用順源科技獨有的電磁隔離耦合技術，無需獨立電源供電。內部很小的輸入等效電阻，使該IC的輸入電壓值達到超寬范圍（8.5~32VDC），采用這項專利技術的產品可直接串接在工業現場PLC、儀器儀表與傳感器、物理變送器等裝置的兩線制4-20mA或0-20mA工作回路中，無需外接輔助電源就可實現4-20mA信號抗干擾隔離、遠距離無失真?zhèn)鬏敗?產品內部的集成工藝及新技術隔離措施使器件輸入與輸出端口達到10KVAC的高隔離絕緣電壓，并且能滿足工業現場寬溫度、潮濕、震動等惡劣環境要求。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業智能控制、核電裝備等領域廣泛應用。

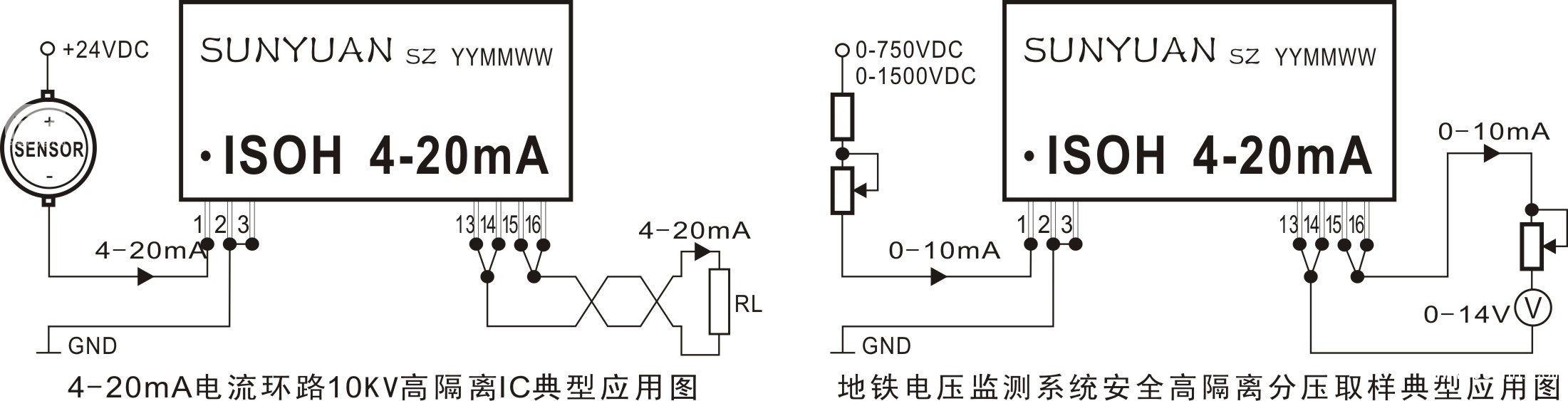

典型應用
典型應用
