SunYuan  DIN 1X2 ISOD系列4-20mA信號一進二出隔離分配器，是一種將工業現場儀器儀表與傳感器、PLC/DCS等輸出的模擬4-20mA電流環路信號，經隔離分配成精度、線性度、阻抗相匹配的兩路標準4-20mA信號分配模塊。該模塊內部集成了兩組高隔離的模擬信號隔離放大電路，采用磁電耦合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。產品輸入及輸出和通道間寬爬電距離及內部隔離措施使該模塊滿足信號輸入/輸出1/輸出2/輔助電源之間達到3000VDC四隔離。

       DIN 1X2 ISOD系列4-20mA信號一進二出隔離分配器使用非常方便，即裝即用無需零點和增益調節。產品采用標準DIN 35導軌卡槽固定安裝方式，可實現工業現場各種傳感器、儀器儀表、PLC等4-20mA電流信號一進二出信號隔離分配及放大功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。

產品特點
●  專用一路4-20mA輸入，兩路4-20mA輸出隔離分配技術
●  采用同規格兩路輸出4-20mA信號的低成本方案
●  產品的精度等級：0.1級、0.2級、0.5級
●  全量程內非線性度<0.2%，無需零點和增益調節
●  信號輸入/輸出1/輸出2/輔助電源之間3000VDC四隔離
●  輔助電源：16~28VDC單電源寬范圍供電
●  工業級溫度范圍: -40~+85℃
●  產品出廠前已檢驗校正，用戶無需調節可以直接使用

典型應用
●  傳感器信號的顯示監控及變送
●  工業現場信號隔離、轉換放大及長線傳輸
●  4-20mA環路信號一進二出的地線干擾抑制
●  模擬信號地線干擾抑制及數據隔離、采集
●  電力監控、醫療設備隔離監控安全柵
●  儀器儀表與傳感器信號多路收發檢測
●  過程控制系統4-20mA信號隔離及變送
●  工業現場模擬與數字信號并存監控及傳輸

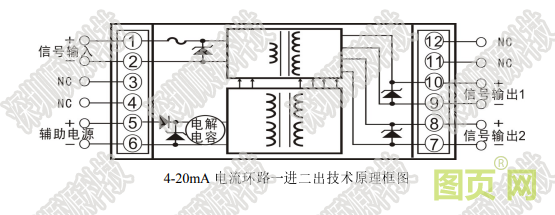

技術原理
DIN 1X2 ISOD系列4-20mA信號一進二出隔離分配器，電路采用磁電耦合的低成本方案，內部集成了兩組高隔離的模擬信號隔離放大器。PCB板尺寸：長*寬 79.3*32.5(mm)，現場使用無需調節和校正零點和增益精度。
