三、電動汽車轉速、頻率、位移、溫度、霍爾元件等傳感器模擬信號V/I、I/V低成本轉換IC

2、兩線制無源型回路饋電4-20mA信號隔離配電器：ISOS 4-20mA-F系列4-20mA電流環路隔離配電器 IC
       ISOS 4-20mA-F 是順源新開發的業界最小體積（7腳單列直插SIP7 Pin）低成本兩線制回路饋電型4-20mA信號隔離配電器IC。這款新產品可以通過后級饋電方式，給前級兩線制無源型傳感器或PLC、DCS設備供電，同時可接收來自兩線制傳感器及其它儀器儀表設備輸出的4-20mA 電流信號，經隔離后輸出一個同線性、同比例大小的4-20mA信號。ISOS 4-20mA-F 采用順源科技獨有的電磁隔離耦合、高效能的回路竊電發明專利技術，內部包含電流信號調制解調電路、信號耦合隔離變換電路，和一個高效率的DC-DC升壓電路等。DC-DC升壓電路為兩線制無源型傳感器或PLC、DCS設備配電16V~21.5VDC，方便了一些無源型傳感器的信號測量、遠傳、隔離等功能，滿足用戶現場無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏數男枰Ｔ揑C輸出是針對24VDC和取樣電阻（或稱負載電阻）相串聯的二線制供電回路（現場防爆功能）來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。
詳細技術資料： http://www.sun-yuan.com/download/html/DownDetail_157.html

3、兩線制無源型4-20mA電流環路隔離調理器：ISOS 4-20mA-E系列4-20mA電流環路隔離調理器 IC

      ISOS 4-20mA-E 是順源新開發的業界最小體積（7腳單列直插SIP7 Pin）低成本兩線制4-20mA信號隔離調理控制IC，這款新產品可以將輸入有源 4-20mA 電流信號轉換成隔離的無源控制信號輸出，控制二線制供電（防爆方式）4-20mA 電流環路。實現傳感器信號采集與模擬量輸入接口有源負載的匹配，有效解決現場采集的有源 4-20mA 電流與二線制電流環供電回路接收口電源的信號沖突干擾問題。7腳單列直插的超小體積（19.5X12.5X9.8mm）標準PCB板上安裝設計，可嵌入安裝在儀器儀表、傳感器、PLC等操作控制板內部，有效簡化用戶系統設計方案選擇，降低體積和布線成本。ISOS 4-20mA-E 采用順源科技獨有的電磁隔離耦合、高效能的回路竊電發明專利技術，使IC無需獨立電源供電。而采用兩線制回路供電輸出方式，可省掉輔助電源和兩根電源線，大大簡化了用戶的設計，降低用戶布線成本。該IC內部包含有電流信號調制解調電路、信號耦合隔離變換電路等。很小的輸入等效電阻，使該IC能夠從傳感器輸出回路中采集到電流信號的電壓值達到超寬范圍（5~32VDC），以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏數男枰?nbsp;

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_158.html



5、兩線制無源型4-20mA轉電壓信號隔離轉換器：ISO 4-20mA-O系列兩線無源I/V轉換隔離變送器 IC

           ISO 4-20mA-O是順源新開發的業界最小體積（12腳單列直插IC封裝SIP12 Pin）低成本無源型兩線制4-20mA轉電壓信號隔離轉換器IC，它可以將輸入有源4-20mA的電流信號隔離轉換成電壓信號輸出。該IC采用兩線制輸入回路供電方式，獨有高效信號回路竊電發明專利技術，無須外接工作電源則大大簡化了用戶的設計工藝，降低現場布線成本。該模塊內部包含有電流信號調制解調電路、信號耦合隔離變換電路、電源逆變電路、減法電路，緩沖處理輸出電路等。很小的輸入等效電阻，使該IC能夠從傳感器信號輸出回路中采集電流信號，并能達到輸入20mA信號時電壓降 ≤10V。以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏斪儞Q的需要。ISO 4-20mA-O常被用于4-20mA電流轉電壓信號的隔離，省去了外接電源使接線更為簡捷，且功耗低、自身熱量低（基本無溫升）、可靠性高。產品最大特點是不需要外接輔助電源，內部包含減法電路及放大器緩沖輸出電路，這些電路帶來了簡捷可靠優點的同時也帶來了使用上局限性。產品對于傳感器、PLC輸出的4-20mA信號進行隔離變送，從另一個定義上講是電功率的傳送，所以內部肯定有功率損耗。這個損耗表現在輸入電流值和自身輸入壓降乘積上。在這種情況下要求4-20mA信號源必須具有驅動500Ω負載的能力，才能使兩線制無源型4-20mA轉電壓信號隔離轉換器ISO 4-20mA-O正常工作。目前，從工業現場實際應用經驗來看，大部分現場儀器儀表和傳感器、PLC\DCS等可以滿足4-20mA信號輸出有驅動500Ω負載的能力。

在工業現場實際應用中，有些雖然僅僅使用一只I/V轉換取樣電阻，就可以把輸入電流信號轉換成為電壓信號。這種電路雖然簡單，但是卻不實用。首先，其實際意義是零點信號的時候，會有一個零點電流流過取樣電阻，如果按照4~20mA輸入電流轉換到最大5V電壓來分析，零點的時候恰好就是1V，這個1V在單片機資源足夠的時候，可以由單片機軟件去減掉它。可是這樣一來，其有用電壓就會剩下5-1=4VDC，而不是5VDC了。由于單片機的A/D最大輸入電壓就是單片機的供電電壓，這個電壓通常就是5VDC。因此處理這種簡單的輸入轉換電路時比較麻煩，為了達到A/D轉換的位數，就會導致芯片成本增加。解決上面問題的簡單方法是在單片機輸入之前配置一個由運算放大器組成的減法及緩沖處理電路，增加這級電路可以起到對零點的處理變得更加方便，無需耗用單片機的內部資源，尤其單片機是采用A/D接口來接受這種零點信號而實際不為零電壓值的輸入時，可以保證A/D轉換位數的資源能夠全部應用于有用信號上。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_114.html



6、Pt100/Cu50 兩線制無源型溫度信號回路饋電隔離變送器：ISO Z-W-O1系列兩線無源熱電阻信號隔離變送器 IC

         ISO Z-W-O1 是順源新開發的業界最小體積（12腳單列直插IC封裝SIP12 Pin）低成本無源型兩線制4-20mA環路供電熱電阻信號隔離變送器。 產品主要用于Pt10 / Pt100 / Pt1000 或Cu50/Cu100三線、四線或兩線制溫度傳感器信號的采集、隔離與變送。這款新產品可以將熱電阻傳感器采集的溫度信號按變化量轉換成線性比例的標準4-20mA電流信號輸出。 產品采用順源科技獨有的電磁隔離模式及高效能后級饋電發明專利技術，無需獨立電源供電即可實現熱電阻溫度信號到 4~20mA 標準信號的精準隔離轉換，并直接同各類常用儀器儀表的模擬量輸入端口（如PLC、DCS系統等）相匹配。產品設計為低成本、小體積的標準SIP12Pin 阻燃IC封裝。IC內部包含信號調制解調電路、信號耦合隔離變換電路、高效能的DC-DC升壓電路、信號零點、滿度校準電路和熱電阻線性化、長線補償、干擾抑制電路等。輸出回路供電電壓范圍寬（12-36VDC）、轉換精度高、線性度好，滿度和零點由用戶通過外接電位器進行調節和校準。內部集成工藝結構及新技術隔離措施使該器件能達到3000VDC信號輸入與輸出的隔離，并能滿足工業級寬溫度、潮濕、震動的現場惡劣工作環境要求。ISO Z-W-O1 具有產品體積小、安裝使用方便的特點，可直接安置在變送器內部，客戶只需在外圍加上少量器件，即可實現Pt100等熱電阻傳感器溫度信號高精度的采集隔離與變送。本產品采用獨有的電磁隔離模式及高效能后級饋電技術，使IC無需獨立電源供電。而采用兩線制回路供電輸出方式可省掉兩根電源線，大大簡化了用戶的設計，降低用戶布線成本。產品有小體積PCB板上安裝的IC封裝、表頭式（接線盒內安裝方式）、PIM 面板嵌入式及DIN35標準導軌安裝方式。DIN導軌式安裝方式可實現熱電阻信號信號一進一出、二進二出，三進三出等多路隔離變送傳輸功能，PIM 面板嵌入式智能化變送表可實現熱電阻信號隔離顯示、報警控制及遠距離無失真?zhèn)鬏數榷喾N功能。廣泛應用在冶金采礦、石油化工、電力設備、醫療儀器、工業自動化、新能源設施及軍工科研等領域，用戶可根據現場需要選擇合適產品。
詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_153.html

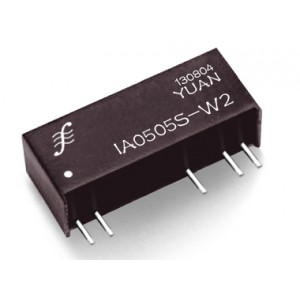

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_149.html　

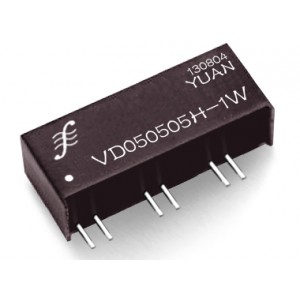

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_64.html
