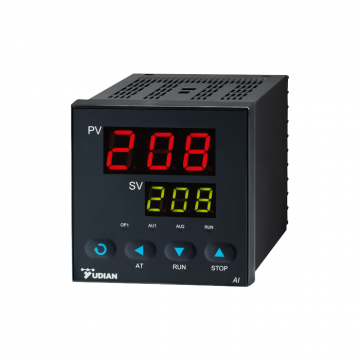

AI-708H/808H 型流量積算儀可對物質的質量、體積、長度進行累積計算，并可進行批量控制。它采用技術成熟且已大量生產 AI 系列儀表通用硬件，配合優秀的流量積算儀軟件，使儀表具備功能豐富，編程簡便、抗干擾性好、可靠性高、快速交貨、低成本及低價格等優點。儀表主要特點如下：

● 模塊化輸入并可編程，流量輸入信號可為 1-5V、0-5V、4-20mA 及頻率等，也可定制特殊輸入規格，溫度信號可編程輸入為 Pt100 熱電阻、K、E、J 型熱電偶、電壓或電流信號，壓力信號可為各種電壓或電流信號。

● 可安裝 AI 系列儀表各種通用模塊及豐富的可編程功能，可實現瞬時流量、溫度及壓力的上、下限報警功能，并具備變送輸出、通訊、24V/12V 電壓輸出等多種功能。

● 可選數碼管或中文 LCD 顯示方式。另可選安裝于 DIN 導軌上的 E5 外型儀表，無顯示，適合用 RS485 聯機工作。

● 具有 8 位累積器及 4 位瞬時測量值顯示，可選擇開方/不開方處理及設置任意范圍的小信號切除功能。

● AI-808H 具備完整的溫壓補償功能，無需更換不同的儀表或型號，通過編程即可實現一般氣體、飽和蒸汽、過熱蒸汽及液體的溫壓補償運算。采用查表方式對蒸汽進行補償運算，具有較高的精度。并可依照用戶要求擴充補償公式實現特殊功能，如對熱量或其他物理量的累積，含水分天然氣累積等。

● 作為批量控制器使用時，具有獨立的 4 位控制累積器及 12 位總累積器，及專門的顯示模式，功能強大，操作方便。

● 先進的運算方式，保證頻率信號即使在頻率很低時也有足夠的流量運算精度。

● 采用新一代高精度電流變送輸出模塊，提供 14 位輸出分辯率及 0.2 級輸出精度。

-------------------------------------------------------------------------------

技術規格

● 頻率單位：Hz

● 溫度單位：℃（顯示分辯率為 0.1℃），特殊補償方式時可定義小數點位置

● 壓力單位：MPa（顯示格式為 X.XXX 或 XX.XX），特殊補償方式時可定義小數點位置

● 累積速率時間：單純做流量累積時固定為 1 小時（h），做批量控制時單位可自由設置

● 瞬時流量單位：用參數可定義不同的單位，如立方米/小時、千克/小時、噸/小時等，數值小數點位置可任意設置。

● 累積流量單位：單位及分辨率與瞬時流量相同，例如：假定瞬時流量保持為 100.0t/h 的數值不變，如果累積速率時間為 1 小時，則 1 小時后累積流量的增加值為 100.0t。

● 溫度輸入規格：熱電偶及熱電阻（M1 安裝 I0 模塊）：K(-50~+1300℃)，E(0~+800℃)，J(0~+1000℃)，PT100(-200~+800℃)電壓（M1 安裝 I0 模塊）： 0~20mV、20~100mV、0~100mV、0~1V、0.2~1V 等電 流（M1 安裝 J4 模塊）： 4~20mA，0~20mA 輸入二線制度變送器（M1 安裝 J51 模塊）：直接連接二線制變送器

● 壓力輸入規格：電 壓（M1 安裝 I0 模塊）：1-5V，0-5V（外部并聯精密電阻可實現電流輸入）電 流（M1 安裝 J4 模塊）：4-20mA，0-20mA 輸入二線制度變送器（M1 安裝 J51 模塊）：直接連接二線制變送器

● 流量輸入規格：頻 率（M2 安裝 I2 模塊）：0-3200Hz，信號低電平范圍 0-1V，高電平 3-24V電 壓（M2 安裝 I3 模塊）：1-5V，0-5V，含 24VDC/25mA 電源輸出電流及二線制變送器（M2 安裝 I4 模塊）：4-20mA、0-20mA、0-10mA，含 24VDC/25mA 電源輸出其 它（安裝特殊模塊）：定制特殊規格信號輸入（需要額外付費）

● 測量精度：對溫度、壓力、頻率、瞬時流量（未經溫壓補償）的測量精度為 0.2%FS

● 溫度漂移：對溫度、壓力、頻率、瞬時流量（未經溫壓補償）均≤0.01%FS/℃（典型值約 50ppm/℃）

● 溫壓補償方式（僅 AI-808H 具備）：一般氣體：溫度壓力補償（用理想氣體狀態方程運算）飽和蒸汽：溫度補償（查表，溫度范圍：100℃-276℃）飽和蒸汽：壓力補償（查表，絕對壓力范圍：0.1-3.2MPa）過熱蒸汽：溫度壓力補償（查表，適用溫度及壓力范圍： 150-590℃，0.1-22MPa）一般液體：僅用溫度補償，PA 為補償系數。擴充運算公式：允許用戶定制特殊功能的運算公式

● 溫壓補償運算精度：典型運算誤差小于 0.3%FS，運算后儀表整體典型誤差不超過 0.5%FS。

● 累積運算誤差：先進的運算方式使得小于 0.01%（其誤差只是晶體振蕩器的頻率誤差）

● 電磁兼容：IEC61000-4-4（電快速瞬變脈沖群），±4KV/5KHz； IEC61000-4-5（浪涌），4KV

● 隔離耐壓：電源端、繼電器觸點及信號端相互之間≥2300VDC；相互隔離的弱電信號端之間≥600VDC

● 電 源：100~240VAC，-15%，+10% / 50~60Hz；或 24VDC/AC，-15%，+10%

● 電源消耗：≤5W

● 使用環境：溫度-10 ~ +60℃；濕度≤90%RH

● 面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm

● 開口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm

● 插入深度：≤100mm

    AI 系列儀表采用了先進的模塊化設計，AI-708H/808H 的流量信號輸入、通訊、變送等功能可根據用戶實際需要配置不同的模塊來實現，配置靈活方便。儀表最多可安裝 6 個模塊。儀表型號共由 8 部分組成，例如：AI—808H A I0 I2 L1 L5 X S4

                   ① ② ③ ④ ⑤ ⑥ ⑦ ⑧

這表示一臺儀表基本型號為 AI—808H 型，面板尺寸為 A 型（96×96mm），溫度及壓力輸入采用 I0 模塊（即溫度采用熱電偶或熱電阻，壓力為 0-5V 或 1-5V 輸入），流量輸入采用為 I2 模塊（頻率信號輸入），OUTP 為 L1 繼電器模塊可用于批量控制輸出，ALM 為 L5 雙路繼電器模塊可輸出 2 路報警信號，AUX 安裝線性電流變送輸出模塊 X 可將流量信號變送輸出，COMM 裝有自帶隔離電源的 RS485 通訊接口 S4。以下為儀表型號中 8 個部分的含義。

① 表示儀表基本功能AI-708H 型流量積算儀（無溫壓補償功能型）AI-808H 型流量積算儀（有溫壓補償功能型）

② 表示儀表面板尺寸規格，儀表深度約為 12~13.5mm(前部)+100mm(后部）

A 面板 96×96mm，開口 92×92mm

A2 面板 96×96mm，開口 92×92mm，在 A 面板基礎上增加 20 線 LED 光柱流量指示

A6 面板 96×96mm，開口 92×92mm，采用液晶（LCD）中文顯示

B 面板 160×80mm（寬×高），橫式，開口 152×76mm

B6 面板 160×80mm（寬×高），橫式，開口 152×76mm，采用液晶（LCD）中文顯示

C 面板 80×160mm（寬×高），豎式，開口 76×152mm

C3 面板 80×160mm（寬×高），豎式，開口 76×152mm，在 C 面板基礎上加 50 線智能化光柱流量指示

E 面板 48×96mm（寬×高），開口 45×92mmE2 在 E 基礎上增加 25 段 4 級亮度光柱顯示功能，面板 48×96mm，開口 45×92mm

E5 面板，DIN 導軌安裝，沒有顯示部分，需要與上位機聯機工作，112×48×96mm（長×寬×高）

F 面板 96×48mm（寬×高），開口 92×45mm

③ 表示儀表溫度及壓力輸入（M1）的模塊規格（注：AI-708H 固定安裝 I0 模塊）I0 溫度采用熱電偶、熱電阻或 mV 信號輸入，壓力或流量為 0-5V 或 1-5V 輸入（與以往 AI-708H/708Y 兼容）J4 雙路（溫度和壓力）0~20mA 或 4~20mA 電流信號輸入J51 雙路（溫度和壓力）二線制變送器直接輸入

④ 表示儀表流量輸入（M2）的模塊規格I2 單路頻率信號輸入，并自帶 12V/50mA DC 電源輸出供外部傳感器使用I3 單路 0~5V/1~5V 電壓信號輸入，并且內置 24V/50mA DC 電源輸出，可供外部傳感器使用I4 單路 0~20mA 或 4~20mA 電流信號輸入，并且內置 24V/50mA DC 電源輸出，可直接連接二線制變送器

⑤ 表示儀表主輸出（OUTP）的模塊規格，輸出可作為批量控制

L1 單路繼電器輸出模塊，250VAC/2A，采用優質國產繼電器

L2 小體積單路繼電器輸出模塊，250VAC/1A，采用進口品牌繼電器

L4 單路繼電器輸出模塊，250VAC/2A，采用進口品牌繼電器W1 可控硅無觸點常開式開關輸出模塊，容量為 100~240VAC/0.2A，具備“燒不壞”特點W2 可控硅無觸點常閉式開關輸出模塊，容量為 100~240VAC/0.2A，具備“燒不壞”特點

G 固態繼電器（SSR）電壓輸出模塊，規格為 12VDC/30mA

⑥ 表示儀表報警（ALM）的模塊規格L1／L2／L4 單路繼電器輸出模塊，可支持 AL1 一路報警

L5 雙路繼電器常開觸點輸出模塊，支持 AL1 及 AL2 二路報警

⑦ 表示儀表輔助功能（AUX）的模塊規格，可用于報警輸出、開關量輸入及流量變送輸出等功能

X3 光電隔離型線性電流變送輸出模塊，支持 0~20mA 及 4~20mA 輸出，占用儀表內部 12VDC 電源

X5 自帶隔離電源的光電隔離型線性電流輸出模塊，支持 0~20mA 及 4~20mA 輸出，不占用儀表內部 12VDC 電源R 光電隔離的 RS232C 通訊接口，使用儀表內部 12VDC 電源

⑧ 表示儀表通訊功能（COMM）安裝的模塊規格，可安裝通訊接口 S、外部開關量輸入 I2 或 V24 電壓輸出模塊

S 光電隔離的 RS485 通訊模塊，使用儀表內部 12VDC 電源

S4 光電隔離的 RS485 通訊接口，自帶隔離 DC/DC 電源轉換器，不占用儀表內部電源

注 1：OUTP 用于批量控制輸出；ALM 用于報警輸出；AUX 可用于流量變送輸出或外部開關量輸入；COMM 用于通訊功能；需要給外部變送器供電時，可在以上任何空于模塊插座上安裝 V24、V12 等電壓輸出模塊，此外 I3、I4、J51 等輸入模塊均自帶 24V 電壓輸出，但所有模塊對外輸出的電流之和不得超過 60mA。

注 2：V24、V10、V12 及 U5 等電源輸出類模塊通常為外部的傳感器、變送器反饋電阻提供電源，除 D2 尺寸儀表無法安裝這種模塊外，這種模塊可安裝在任何模塊插座上，但為使接線規范，建議依據模塊位置是否空閑依序安裝在 MIO、AUX 和 COMM 的位置上。

模塊更換：模塊通常根據用戶訂貨時的要求在儀表交貨前就安裝好，并正確設置了相應的參數。如模塊損壞或需要變更功能時，用戶也可自行更換模塊。更換模塊時可將儀表機芯抽出，小心拆下原有模塊，再按標示裝上新的模塊。如果模塊種類改變，常常還需要改變對應參數的設置。

配置多個模塊時信號之間電氣相互隔離：儀表內部具有 1 組 24VDC 和 1 組 12VDC 與主線路相互隔離的電源供模塊使用，24V 電源通常供電壓輸出類模塊使用，如 V24/V12/V10（24V/12V/10V 電壓輸出）、I2（頻率輸入模塊）或 I4 等模塊，12V 電源則供輸出和通訊模塊使用。由于繼電器輸出模塊自身具備隔離或無需使用隔離電源，而 SSR 電壓輸出模塊（G 模塊）一般無需再加額外的隔離，因為通常的 SSR 本身都具有隔離功能，因此主要考慮通訊接口和電流輸出之間的隔離。S（RS485 通訊接口）、R（RS232 通訊接口）及 X3（線性電流輸出）等模塊均采用光電隔離技術使其與儀表輸入線路相互隔離，但這些模塊都需要使用儀表內部提供的 12V 隔離電源，如果同時安裝了上述 2 個具隔離功能的模塊，則這 2 個模塊相互之間不能實現電氣隔離，因為它們共用了隔離電源。為此設計了 S4（RS485 通訊接口）和 X5（線性電流輸出）等自帶高效率 DC/DC 電源隔離轉換器的模塊，不占用儀表內部隔離電源。例如：在儀表主輸出（OUTP）位置安裝了 X3 模塊，在通訊接口（COMM）上如果安裝 S 模塊，則 S 與 X3 兩模塊之間不能隔離，應改安裝 S4 或 X5 模塊。

可控硅無觸點開關模塊：W1/W2 無觸點開關模塊可替代以往常用的繼電器觸點開關輸出來控制交流接觸器，可大大降低設備的干擾火花等優點，大幅度提高系統的可靠性。無觸點開關的驅動元件是可控硅，所以它只適合控制 100-240VAC規格的交流電源，而不能用于控制直流電源。由于輸出端串聯了保護器件，其最大持續控制電流為 0.2A，瞬間電流則允許2A，可直接驅動 220AC，80A 以下的交流接觸器，但對于更大的負載則需要加中間繼電器。

繼電器模塊：是各種模塊中有使用壽命和高度限制的模塊，共有 L1、L2、L4、L5 共 4 種模塊可供選擇。一般調節輸出建議采用 L1、L4 等電流容量較大的模塊，其中 L4 采用進口繼電器，體積小容量大但價格高。L2 模塊為小體積模塊，沒有體積限制問題，且具備常開+常閉觸點而且均有壓敏電阻火花吸收功能，但觸點容量小，適合用于報警輸出。L1、L5 為大體積、大容量的繼電器模塊，這種模塊在 48mm 寬度（包括 E、E5、F 等尺寸）儀表中不能同時在主板及側板安裝，否則會碰到一起，所以其中一面安裝 L1 或 L5 時，另一面要裝輸出模塊則不能再安裝 L1 或 L5 模塊。L5 為雙路繼電器模塊，可用于 2 路報警輸出，如 AL1+AL2 等，若不喜歡機械觸點或受高度限制無法安裝，可改選 G5（兩路 SSR 電壓輸出模塊）外接固態繼電器（SSR）來驅動負載。

校準維護：本儀表是采用自動調零及數字校準技術的免維護型儀表，無需校準維護。計量檢定時若超差，通常對儀表內部進行清潔及干燥即可解決問題，萬一干燥和清潔無法恢復精度，應將此儀表視同故障儀表送回廠方檢修。

儀表的維修：儀表可提供自產品出廠日起 5 年的免費維修，凡需要返修的儀表，務必請寫明故障現象及原因，以保證能獲得正確而全面的修復。

關于特殊要求：在額外付費的情況下，AI-808H 可按用戶要求提供特殊運算功能，模塊化輸入可提供多種不同種類的信號規格，及多種不同類型的開關量或模擬量輸出。軟件方面，輸入方面可提供表格方式的輸入非線性修正功能（并可允許用戶自行修改）。數據處理方面可由用戶提供處理公式，對儀表的各輸入輸出進行算術及邏輯運算，實現用戶定制的特殊要求。

儀表后蓋端子排布如圖：注：①FIN、CIN和 PIN分別表示流量、溫度和壓力通道輸入。②M1 安裝I0 模塊時，壓力 0~5V 及 1~5V 的信號由 17+、18-端輸入；4~20mA 線性電流輸入可用250歐電阻變為1~5V電壓信號，然后從 17+、18-端輸入。③ 不同分度號的熱電偶采用的熱電偶補償導線不同，采用內部自動補償模式時，補償導線應直接接到儀表后蓋的接線端子上，中間不能轉成普通導線，否則會產生測量誤差。④當在 MIO 位置安裝 I4 模塊時，V+表示內部 24V 電源輸出正極，直接連二線制變送器時，按16+、14-接線。
