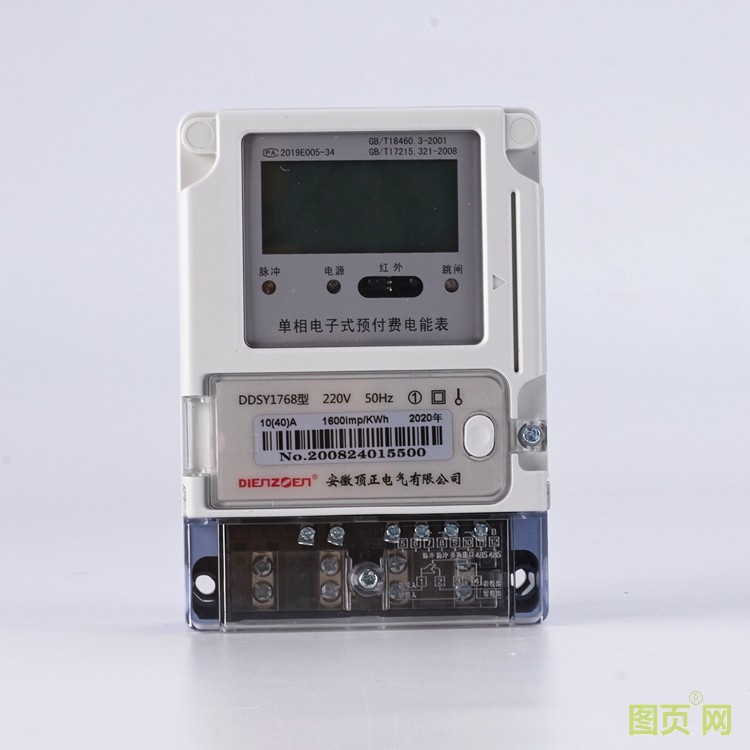

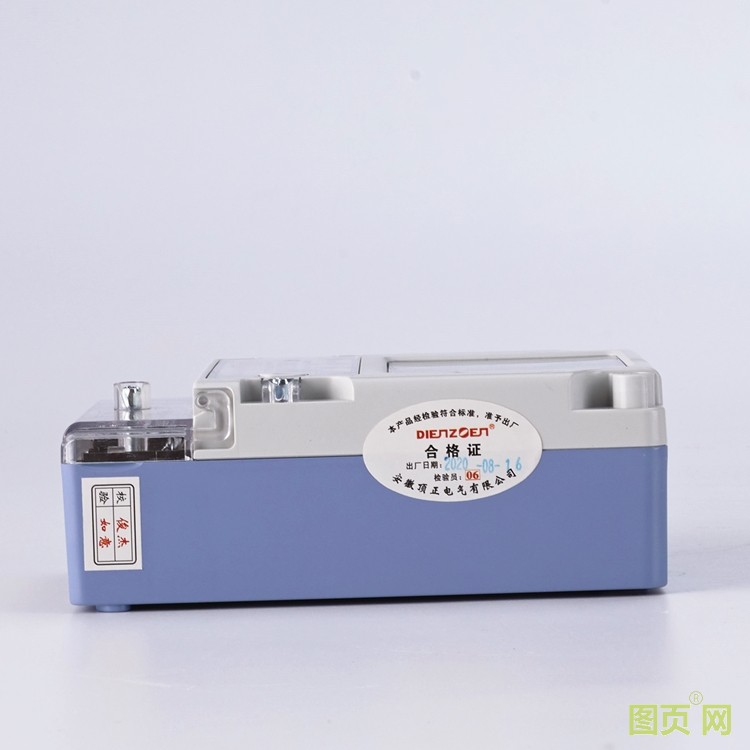

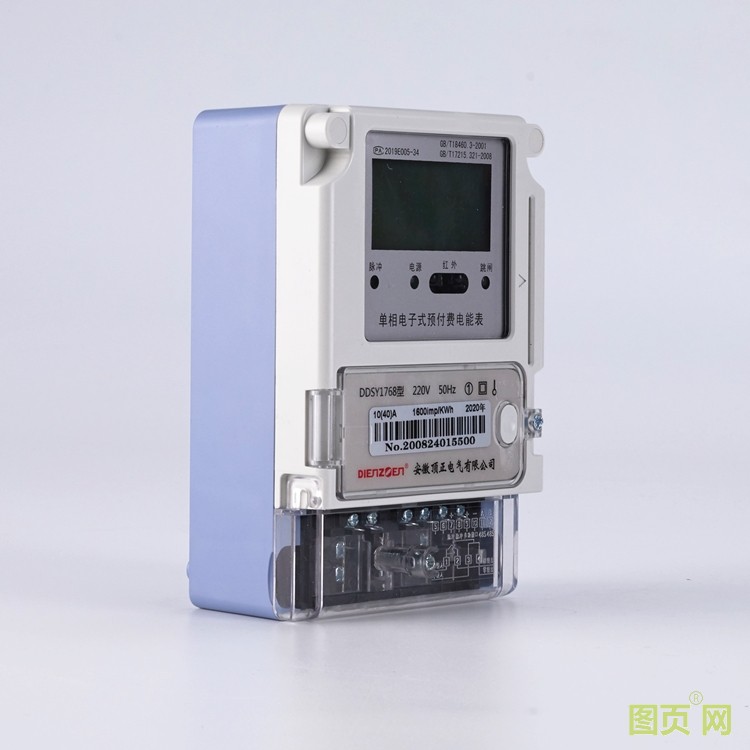

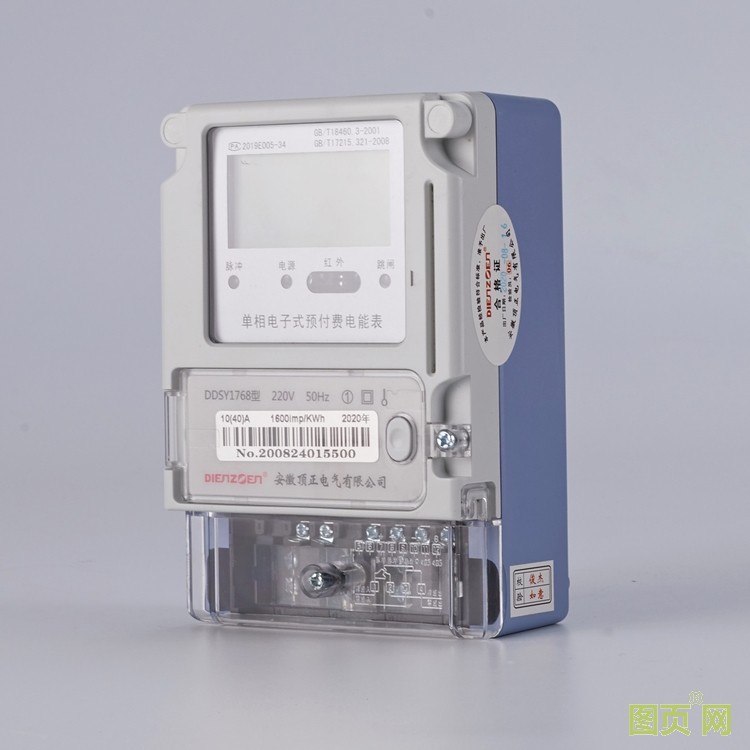

型號：

DDSY1768

顯示方式：

液晶顯示

頻率：

50HZ

 一、概述
DDSF1768單相電子式多費率電能表（單相費控智能電能表）采用先進的單片機處理系統設計而成，具有電路簡單、可靠性高、成本低廉等優點。該產品軟件、硬件、結構設計技術先進，計量精度高，結合單片機資源，實現電能分時計量，具有紅外及RS-485通信功能，抗干擾、防攻擊性能好，工作溫度范圍寬，能長期穩定可靠工作。該產品各項性能指標符合國家GB/T 17215-2002《1級和2級靜止式交流有功電能表》、GB/T 15284-2002《復費率(分時)電能表特殊要求》、DL/T 645-1997《多功能電能表通信規約》等標準的技術要求。   電能計量脈沖經光電耦合器送CPU處理，運算后按峰、平、谷分別存儲于存儲器中；并通過紅外和RS485接口與外界通訊；時鐘為硬時鐘，保證時間的準確性。
（1）   具有計量正、反向有功電能功能，反向電能按正向電能累計，但反向電能仍單獨存儲。無論是通信、時段切換，正、反向有功電能切換，皆不會影響脈沖累計的準確性。
（2）   可進行4種費率（尖、峰、平、谷）8個時段設置，可跨越零點，時段狀態不會受斷、送電及其他惡劣工作環境的影響而改變。
（3）   電能量按尖、峰、平、谷及總電量、反向總、尖、峰、平、谷電量分別計量、存儲。
（4）   電表內能存儲前12個月的凍結數據，其中包括尖、峰、平、谷。電能量數據凍結日為每月1-28日內任意時日，默認為每月1日00：00。
（5）   電池采用針焊式備用綠環保鋰電池，斷電后，備用鋰電池至少可連續提供內置時鐘正常工作10年。
（6）   可通過紅外和RS-485通信接口完成編程和抄表操作。
（7）   電表具有有功電能指示燈及電能脈沖輸出。
（8）   電表采用LCD顯示方式，可循顯時間、日期、電量等參數，允許設置循顯時間和循顯內容（具體情況請參閱附錄）。電能量顯示位數為6位整數，1位小數。缺省設置為全顯，并且每項顯示時間為5s。
（9）   電表采用硬件時鐘電路。內置時鐘具有日歷計時、閏年自動切換功能；
（10）斷電后，所有存儲數據不丟失，并能保持10年以上。反復斷電與上電，電量及脈沖數不會有變化。
（11）事件記錄功能：可測量最大需量及發生時間；記錄編程發生時間及次數、斷電發生時間及次數等。
（12）具有停電顯示功能，寬溫、寬屏液晶顯示。
 (13)具有時鐘檢測輸出口功能，便于定期檢測時鐘的準確度。 （1）參比電壓：  220V
（2）參比電流：  2.5（10）A   5（20）A  10（40）A  20（80）A
（3）參比頻率：  50Hz
（4）精度等級：  1.0級
（5）脈沖常數： （見銘牌標注）
（6）日計時誤差：    ≤0.5s/d（25℃±2℃）
（7）使用壽命： ≥10年
（8）電池容量：  1000mAh
（9）紅外通訊距離：5m（光輻射角小于15度）
（10）RS485總線終：256個,通訊波特率：1200bps～2400bps
（11）起動電流：電表在額定電壓，額定頻率及功率的條件下為0.004Ib
（12）潛動：當電表的線路無電流，而加于線路上的電壓為額定值的115%時，輸出脈沖不多于一個。 （1）      正常工作電壓：0.9---1.1額定電壓
（2）      極限工作電壓：0.75--1.15額定電壓
六、氣候條件及溫度范圍
（1）      正常工作溫度：-10℃---45℃
（2）      極限工作溫度：-25℃---55℃
（3）      貯存和運輸溫度：-25℃---70℃
（4）      年平均相對濕度：小于85% （1）外型尺寸：155 ×129 ×62mm
（2）凈重：約0.7kg
