品牌：

上海有恒

型號：

UHFS

參數：

見詳情頁

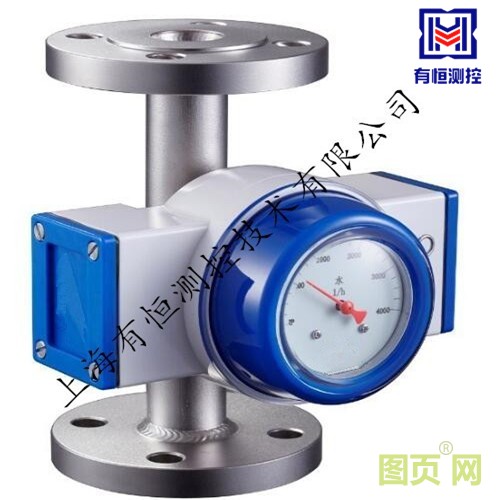

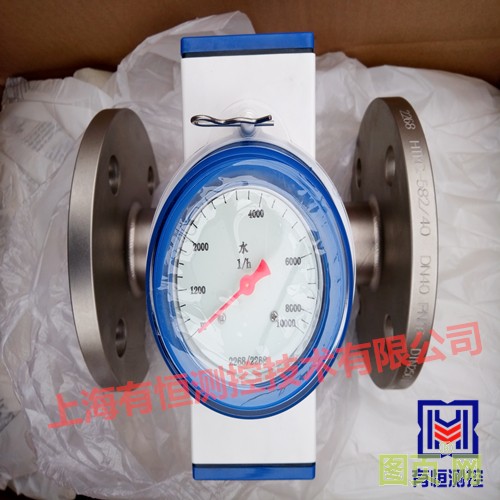

上海有恒測控UHFS系列流量開關，可對各種液體流量進行監測和發訊控制。流量開關獨特的流線型結構設計、準確穩定的性能，被廣泛的應用于管道中流量的監測及各種大、中、小型設備的冷卻、潤滑系統中。例如：發電機組、電動機、軋機、壓縮機、傳送系統等，當流量超過您設置的預置開關點時，它可以輸出一個控制信號。這個預置開關點可以設置在量程中的任何一個位置，開關點在安裝后的條件下，也可以很方便的進行調整。因此，它可以廣泛的應用于油田、石油煉制、化工、乙烯、制藥、治金、電廠、造紙、食品、制酒、輕工、紡織、工業焊接、水處理等工業流量的監測。

上海有恒流量開關測量原理是采用錐形測量管和測量靶，當流體沿著錐形管通過時，測量靶依據流量的大小而產生位移，測量靶的位移，靠彈簧平衡力的作用下，而產生平衡，通過磁耦合系統傳到指示系統，而實現流量的監測和控制。

二、上海有恒流量開關參數特點：

◆口  徑：DN15~DN250
◆精  度：12%
◆重復性：±2.5%
◆溫  度：標準≤85℃, 最大≤300℃
◆壓力等級：0.6-4.0 MPa（高壓可選）
◆信號輸出：報警點輸出可配套晶體管繼電器使用（本安型）
◆流線型結構設計、堅固耐用
◆磁性耦合測量系統
◆安裝方向任意；垂直、水平安裝任意
◆多種材料的選擇
◆測量量程寬廣
◆清晰的流量顯示刻度、讀取方便，旋轉指針、分度刻度

上海有恒流量開關結構形式：

四、上海有恒流量開關的安裝和使用方法：

1.安裝流量開關在安裝之前,首先要清理、清除管道中的雜質、焊渣、雜物、污濁物品，建議采用壓縮空氣吹掃和潔凈水沖洗。

2.請您注意儀表殼體上標明的流體流向，箭頭為流出方向。

3.建議出、入口安裝；相當于口徑5倍的直管段，以保證測量精度。

4.1 調試與流量開關點的調整

1. 流量開關在制造廠出廠前已經經過調試和校驗，經專職檢驗人員檢驗合格出廠。

2. 第一次使用和今后使用流量開關時；請您輕輕緩慢打開入口的閥門，以免損壞流量開關。

3. 流量開關的開關點可以在全流量范圍內進行調整，可不必?cái)嚅_(kāi)管道。

4. 3 型指示器的調試：擰開外殼，常閉（N/C）觸點由綠色窗口指示，常開（N/O）型觸點由黑色窗口指示。根據您所需要流量值的控制點，進行測量量程的調整，對于相應的顏色用螺絲刀來調整控制開關的位置。

5. 1 型指示器的調試：擰開外殼，根據您所需要流量值的控制點，進行測量量程的調整，對于相應的顏色用螺絲刀來調整控制開關的位置。

4.2流量開關維護與一般故障處理

正常狀態情況下流量開關可以免維護、維修，如果流體中有雜質、顆粒狀物質或懸浮物,將堵塞流量開關的測量體，發生上列現象應及時進行清除清理，再清理的過程中應小心不能損壞流量開關的內部零件，以保證流量開關的正常工作。

如果發生故障現場不能處理時，請您不要輕易拆卸，建議您最好將流量開關發回制造廠進行檢查、修理。請按下列程序進行現場處理。

1.測量時無指示；首先檢查是否有雜質、顆粒狀物質或懸浮物會堵塞流量開關的測量體，“有”清除,恢復原狀。

2.流量時有、時無；首先檢查是否有測量元件損壞，“有損壞”請同制造廠聯系，

3.測量不準確；首先檢查彈簧元件是否損壞，“有損壞”請同制造廠聯系，

4.發生泄漏；首先檢查密封是否完好，最大的可能性是密封的 O 型圈損壞，“有損壞”請更換。
