概述：ZRN-WZP-WZ系列螺紋連接pt100溫度傳感器由接線盒、固定螺紋和保護管三部分組成。產品可廣泛應用測量氣溫、液體溫度、油溫及物體表面溫度等鉑熱電阻元件作為一種溫度傳感器，其工作原理是在溫度作用下，鉑電阻絲的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性關系，偏差極小且隨著時間的增長，偏差可以忽略，且電氣性能穩定.溫度傳感器、熱電偶、熱電阻的插入深度、安裝深度請參閱《溫度傳感器安裝方法》一文。  型 號技 術 參 數結 構 示 意 圖ZRN-WZP-WZ 1. 鉑電阻：Pt100、Pt500、Pt1000 測溫范圍：（-80～500）℃ 2. 常用精度等級： A級：±（0.15+0.002|t|）℃ B級：±（0.30+0.005|t|）℃ |t|---實測溫度的絕對值 3. 無特殊說明， C=L + 150(冷端)，也可指定 4. 常壓，對于存在壓力的工況，請注明壓力大小有冷端 無冷端  選 　型 表　　ZRN-WZP-WZ 鉑熱電阻型號 B□1=Pt100 5=Pt500 10=Pt1000傳感器類型 T□1=-50～80 2=0～100 2=-50～200 3=-50～250 指定溫度范圍(℃) P□B=B級 A=A級 指定傳感器精度 N口0=無 150=150(標準供貨產品)指定是否有冷端C□100=100 250=250350=350 600=600 指定保護管總長度D□4=4 8=8 12=12 16=16 指定保護管直徑M□5=M5×0.8 8=M8×110=M10×1 12=M12×1.516=M16×1.5指定螺紋規格S□1=SUS321 4=SUS304 6=SUS316 指定保護管材質 E□2=兩線 3=三線 4=四線引線線制 G口1=防噴式2=防水式 指定接線盒類型 Z□0=無,可不填2=鎧裝式3=防腐處理指定特殊要求備注：對于用戶指定的參數要求，直接以數字或文字標注出來即可。選型舉例：WZP-A　-B1-　T3-　PA-　N0/C350/D4/M10/S4-　E3-　G2說明: PT100,測溫范圍-50～200℃，精度A級，三線制，保護管直徑4mm，長度350mm，接線盒為防水式 WZ系列工業用熱電阻作為溫度測量傳感器,通常與溫度變送器,調節器以及顯示儀表等配套使用,組成過程控制系統,用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體,蒸汽和氣體介質以及固體表面的溫度. 熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的.當被測介體中有溫度剃度存在時,所測的溫度是感溫元件所在范圍介質中的平均溫度. 盡管各種熱電阻的外形差異很大,但是它們的基本結構卻大致相似,一般有感溫元件,絕緣套管,保護管,和接線盒等主要部分組成 特點 ·壓簧式感溫元件，抗振性能好； ·測溫精度高； ·機械強度高，耐壓性能好； ·進口薄膜電阻元件，性能可靠穩定。 工作原理 熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 主要技術參數 產品執行標準 IEC584 IEC1515 GB/T16839-1997 JB/T5582-91 常溫絕緣電阻 熱電阻在環境溫度為15—35°C，相對濕度不大于80%，試驗電壓為10—100V（直流）電極與外套管之間的絕緣電阻>100MΩ。 測量溫度及允差

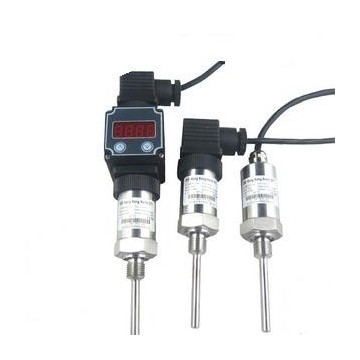

型 號分 度號測溫范圍精度等級允許誤差WZPPt100-200-+500A級±(0.15+0.002) ltlB級±(0.30+0.005) ltlWZCCu50 Cu100-50-+100---±(0.30+0.005) ltl WB一體化溫度變送器是一種接觸式測量溫度的現場用儀表，通常與其相應的二次儀表或計算機采集測量系統配套使用,可準確測量生產工作過程中各種介質或物體的溫度（使用范圍 -200℃～1600℃）。WB一體化溫度變送器是在裝配式溫度傳感器的防水或隔爆接線盒內裝入放大變送模塊，與傳感器連接形成一體化，輸出標準4～20mA DC（兩線制）。JWB防爆一體化溫度變送器，同時滿足隔爆d II BT4和本安iaII CT5的防爆性能（本安必須配安全柵）。本系列產品參照國家頒布的相關GB標準和JJG規程的相關內容，同時參照并符合IEC相關文件標準，并參考國內外同類產品的優點進行優化設計，使整個產品更加可靠、精確，非常適合各種環境現場的溫度測量。  1、基本結構:傳感器＋（連接裝置＋接線盒＋保護管）＋變送模塊2、長度表示方法：L＝保護管總長×插入長度（單位：mm,密封面以下為插入長度）3、冷端長度的確定：由于確定了保護管的總長度和插入長度，也就確定了保護管非插入部分的長度，即冷端長度。冷端長度標準為150mm；低于125℃的溫度測量，看溫度對冷端影響情況可以適當加長，如250mm或者300mm。4、冷端長度的用途：a、變送模塊的工作溫度為－10～75℃，通過冷端長度使溫度場到接線盒之間的傳導和輻射溫度降低，保護了變送模塊的電路。b、如果采用熱電偶傳感器就必須要有冷端長度。c、保護接線端和線纜。  輸　　出：二線制4～20mADC 供　　電：24VDC （12V～36VDC）精　　度：A級0.2%; B級0.5%負　　載：≥650Ω（24VDC）輸出保護：傳感器開路時輸出≤25mA,傳感器短路時輸出≤3.8mA量　　程：根據使用需求選擇并定義。請參考 57頁 *安裝形式：根據使用需求選擇并定義。請參考52-55 頁 *功能結構：根據使用需求選擇并定義。請參考56-57頁 *保護管長度：根據使用需求選擇并定義。請參考 51頁 *(注：加*號的內容，定貨時必須明確。)
