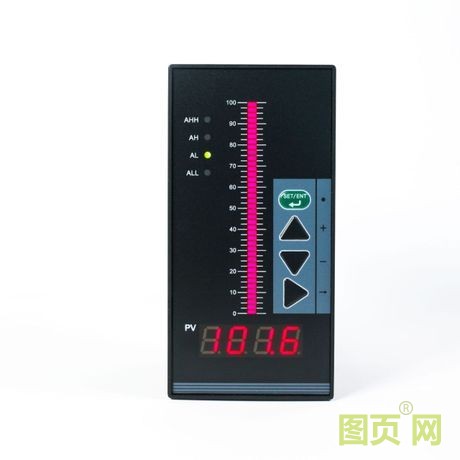

液位控制器消防水位控制器智能單光柱測控儀TS804-02-23-HLP

產品簡介

    單回路智能數字/光柱顯示控制儀采用先進的微處理進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量、檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線形矯正測量。

采用最近無跳線技術，使輸入端口具備單通道和萬能信號輸入功能，只需要通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換,提高了儀表的通用性和可靠性。

采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。

輸入輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄓ嵔涌?，可與各種帶串行接口的設備進行雙向通信，組成網絡控制系統。

    具備多種標準外形尺寸，能適用各種測量控制場合。整機采用卡入式結構，使安裝十分簡便。

主要技術參數

◆輸入信號：

模擬量        ·熱點偶：標準熱電偶-B、S、K、E、J、T、N、R、WRe3~25等

·電阻：標準熱電阻-Pt100、Cu50、Cu100 遠傳壓力電阻-30~350Ω等

·電流：0~10mA、0~20mA、4mA~20mA等（輸入電阻≤250Ω）

·電壓：0~5V、1V~5V、mV等（輸入阻抗≥250KΩ）

◆輸出信號：

模擬量輸出      ·DC4mA~20mA（負載電阻≤500Ω）   ·DC0mA~10mA（負載電阻≤750Ω）

·DC1V~5V（負載電阻≥250KΩ）     ·DC0V~5V（負載電阻≥250Ω）

開關量輸出      ·繼電器控制輸出-ON/OFF（帶回差）

·觸點容量  AC220V/3A，DC24V/5A（阻性負載）

·可控哇控制輸出-SCR（過零觸發脈沖）輸出，AC 400V/0.5A

·固態繼電器輸出-SSR（固態繼電器控制信號）輸出，DC-5V~24V/30mA

·雙向可控硅輸出-SOT（可控硅輸出），AC 600V/16A

通訊輸出           ·標準串行雙向通訊接口     ·通訊方式：RS-232C，RS-485

·波特率-300bps~9300bps（內部自由設定）

饋電輸出   ·DC 24V，負載≤30mA

◆特性

測量精度   ·±0.2%FS±1字或±0.5%FS±1字

分辨率     ·±1字

顯示范圍   ·數字：-1999~9999              ·光柱：0~100%

顯示方式   ·四位高亮度LED數碼顯示        ·發光二極管工作狀態顯示

             ·單屏數碼顯示                  ·單屏數碼+單光柱子顯示

控制方式   ·可選擇上限、下限或上上限、下下限控制，帶有常開/常閉輸出

控制設定值 ·控制設定值和回差值全量程內自由設定

溫度補     ·0~50℃溫度自動補償

參數設定   ·面板輕觸式按鍵數字設定        ·繼電器輸出狀態LED顯示

             ·輸入超/欠量程報警             ·電源欠壓自動復位

·工作異常自動復位

◆使用環境

環境溫度   ·0~50℃

相對濕度   ·≤85%RH 避免強腐蝕氣體

供電電壓   ·常規型 AC220V+10/-15%（50Hz±2Hz，線性電源）

             ·特殊型 AC90V~265V（開關電源） DC24V ±2V（開關電源）

功  耗     ·≤6W（AC 220V線性電源） ≤4W（AC 90V~265V開關電源） ≤4W（DC 24V 開關電源）
