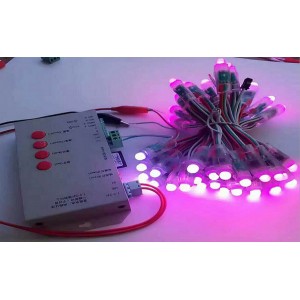

四線全彩外露燈數據和信號是分開的，接法是：燈的負極接到控制的GND上面，信號接到DAT上面，時鐘接到CLK上面。
三線全彩外露燈串的三線中紅色為正極，依次為：正極（紅線），負極（白線），數據（綠線或藍線），控制器的接線順序是：GND接白線，DAT接綠線！
全彩外露燈的排燈和控制器的分部必須按照四維鑫光電設計的CAD接線圖來接線！三線全彩燈串燈常用的是1886和2811兩種驅動芯片，配合其配套的控制程序軟件來達到動態效果和全彩發光效果。
全彩LED外露燈串的四線中黃色為正極,依次為:正極(黃線),負極(藍線),數據(綠線),時鐘(紅線),采用D705LED驅動芯片!
