- 輸入：
- 4-20mA
- 輸出：
- 4-20mA
- 隔離方式：
- 磁電光電
|
產品特點
|
|
● 有源信號輸入，無源輸出控制電流環回路中有源負載
● 小體積（46X22X12mm），誤差等級：0.1、0.2級 ● 獨有高效信號回路耦合取電技術，無須外接工作電源 ● 4-20mA模擬信號輸入與輸出10000VAC高隔離 ● 有源4-20mA 信號采集電壓（5 ~ 32V）超寬范圍輸入 ● 全量程內極高精度和線性度，非線性度誤差 < 0.2% ● SIP16 Pin標準PCB板上安裝，符合UL94V-0阻燃封裝 ● 工業級溫度范圍：-40 ~ +85 ℃ |
|
典型應用
|
|
● 兩線制有源負載信號匹配、調理及控制
● 傳感器 4-20mA 信號采集隔離調理及傳輸 ● PLC、DCS 輸入通道間信號采集隔離防竄擾 ● 控制系統地線環流隔離及干擾抑制 ● 儀器儀表信號與傳感器間可靠收發監控 ● 模擬信號數據采集隔離與長線無失真?zhèn)鬏?br style="padding: 0px; margin: 0px;" /> ● 電力儀器儀表、醫療設備監控隔離安全柵 ● 4-20mA環路信號隔離饋電控制方式實現 |
概述

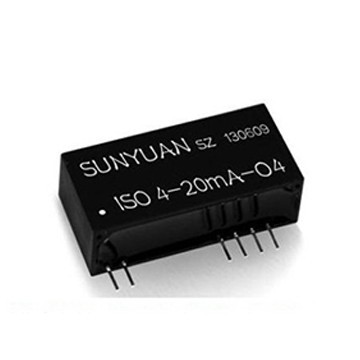

SunYuan ISOH 4-20mA-E 是順源科技公司新研制的一種業界最高隔離電壓10KVAC，小體積（16腳單列直插SIP16 Pin）、低成本、兩線無源4-20mA電流環路隔離理控制模塊，這款新產品可以將輸入有源 4-20mA 電流信號轉換成隔離的無源控制信號輸出，控制二線制供電（回路饋電防爆方式）4-20mA 電流環路。實現傳感器信號采集與模擬量輸入接口有源負載的匹配，有效解決現場采集的有源 4-20mA 電流與二線制電流環供電回路接收口電源的信號沖突干擾問題。新產品可實現工業現場傳感器與儀器儀表、PLC、DCS之間，4-20mA信號的高精度、高線性度及10KV抗EMC干擾高隔離傳輸調理控制功能。
ISOH 4-20mA-E 采用高效的回路竊電技術，使IC工作時無需單獨電源供電。由于采用兩線制回路供電輸出方式可省掉工業現場供電電源和兩根電源線，從而大大簡化了用戶的設計，直接降低用戶布線成本。該IC在設計方案中加入了電流信號調制解調電路、信號耦合取電隔離變換電路等，很小的輸入等效電阻使該IC能夠從儀器儀表與傳感器、變送器回路中采集到電流信號中的超寬范圍（5~32VDC）電壓值，作為信號傳輸及變送的工作電源，以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏敽涂刂频男枰?br style="padding: 0px; margin: 0px;" />
ISOH 4-20mA-E 輸出是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求，只需外接一個2K?的多圈電位器進行ADJ校正，即可實現兩線制 4-20mA信號的隔離、傳輸和采集控制。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制、核電裝備等領域有著廣泛應用。
典型應用圖
高壓隔離安全檢測方法
SunYuan ISOH 4-20mA-E 是順源科技公司新研制的一種業界最高隔離電壓10KVAC，小體積（16腳單列直插SIP16 Pin）、低成本、兩線無源4-20mA電流環路隔離理控制模塊，這款新產品可以將輸入有源 4-20mA 電流信號轉換成隔離的無源控制信號輸出，控制二線制供電（回路饋電防爆方式）4-20mA 電流環路。實現傳感器信號采集與模擬量輸入接口有源負載的匹配，有效解決現場采集的有源 4-20mA 電流與二線制電流環供電回路接收口電源的信號沖突干擾問題。新產品可實現工業現場傳感器與儀器儀表、PLC、DCS之間，4-20mA信號的高精度、高線性度及10KV抗EMC干擾高隔離傳輸調理控制功能。
ISOH 4-20mA-E 采用高效的回路竊電技術，使IC工作時無需單獨電源供電。由于采用兩線制回路供電輸出方式可省掉工業現場供電電源和兩根電源線，從而大大簡化了用戶的設計，直接降低用戶布線成本。該IC在設計方案中加入了電流信號調制解調電路、信號耦合取電隔離變換電路等，很小的輸入等效電阻使該IC能夠從儀器儀表與傳感器、變送器回路中采集到電流信號中的超寬范圍（5~32VDC）電壓值，作為信號傳輸及變送的工作電源，以滿足用戶無需外接輔助電源而實現信號遠距離、無失真?zhèn)鬏敽涂刂频男枰?br style="padding: 0px; margin: 0px;" />
ISOH 4-20mA-E 輸出是針對24VDC和取樣電阻（二線制儀表）相串聯的二線制供電回路來設計的，同當前工業現場常用的模擬量輸入接口板（上位機）、PLC、DCS或其他儀表含有有源負載的模擬量輸入端口相匹配。產品能滿足工業級寬溫度、潮濕、震動的現場惡劣環境要求，只需外接一個2K?的多圈電位器進行ADJ校正，即可實現兩線制 4-20mA信號的隔離、傳輸和采集控制。產品有IC模塊式封裝和DIN35標準導軌安裝方式，在軌道電壓監控、發電機或電動機安全運行監測、電力輸配電遠程監控、儀器儀表與傳感器信號收發、醫療設備安全隔離柵、工業自動化控制、核電裝備等領域有著廣泛應用。
典型應用圖
詳細技術資料：兩線無源4-20mA電流環路10KV高隔離調理器:ISOH 4-20mA-E系列
高壓隔離安全檢測方法
高壓隔離安全測試方法及注意事項
1、按上圖所示接線，按產品隔離電壓參數設定高壓測試儀的額定高壓值。檢測時請注意人身安全，謹防觸電！
測試環境：室溫TA=25℃，空氣濕度< 75%
2、高壓測試操作者必須佩帶橡膠絕緣手套，地面上配有橡膠絕緣墊，以防高壓電擊。
3、高壓測試儀的儀器外殼必須可靠接地，不要在高溫潮濕多塵的環境中檢測。
4、高壓測試儀在連接被測體時，必須保證高壓輸出值為“0”及檢測功能鍵在“復位”狀態，禁止接觸其他物體。
5、當儀器在高壓測試狀態及高電壓放電結束之前，嚴禁接觸被測物體，測試線或高壓輸出端。
6、產品隔離耐壓測試方法如上圖所示，分別短接輸入端與輸出端引腳，加載額定電壓值測試1分鐘。
7、按照產品額定隔離電壓值，用手動檔調節測試儀的輸出電壓值從0開始逐步調至額定值并且保持分鐘。
8、絕緣電壓測試本身就是一個絕緣體的破壞性的試驗，對同一個產品而言應盡量少高壓測試。如有不同客戶之間需要進行多次檢測認證，一般要求為：批次產品第一次按規格書的額定電壓值檢測，往后的每次應該按額定值的0.7倍相應減少測試電壓值和高壓檢測次數，否則產品在多次高壓測試過程中出現不可修復的損壞。
ISOH系列10KVAC高隔離模擬信號隔離變送器相關產品資料
1、10KVAC高隔離直流（電壓/電流）信號兩隔離放大器：ISOH A-P-O/U-P-O
2、10KV兩線制無源型4-20mA電流環路高隔離IC：ISOH 4-20mA系列
3、兩線無源模擬信號VI轉換10KV高隔離變送器:ISOH V-4-20mA系列
4、兩線無源4-20mA轉電壓信號10KV高隔離變送器:ISOH 4-20mA-O系列
5、兩線無源4-20mA電流環路10KV高隔離調理器:ISOH 4-20mA-E系列
6、兩線無源回路饋電4-20mA信號10KV高隔離配電器:ISOH 4-20mA-F系列
