DIN44系列編碼器差分信號轉脈沖信號變送器
主要特性:
>> 編碼器差分信號直接輸入轉換成脈沖信號
>> 支持A、B和Z三相差分同時轉換
>> 4路輸入，4路輸出，輸出脈沖幅值可選
>> 不改變原波形頻率，響應速度500KHz以上
>> 電源、信號輸入、信號輸出 3000VDC三隔離
>> 供電電源：5V、12V、15V或24V直流單電源供電
>> 低成本、小體積，使用方便，可靠性高
>> 標準DIN35 導軌式安裝
>> 尺寸：120 mm x 70 mm x 43mm
>> 工業級溫度范圍: - 45 ~ + 85 ℃
應用：
>> 編碼器差分信號隔離、采集及變換

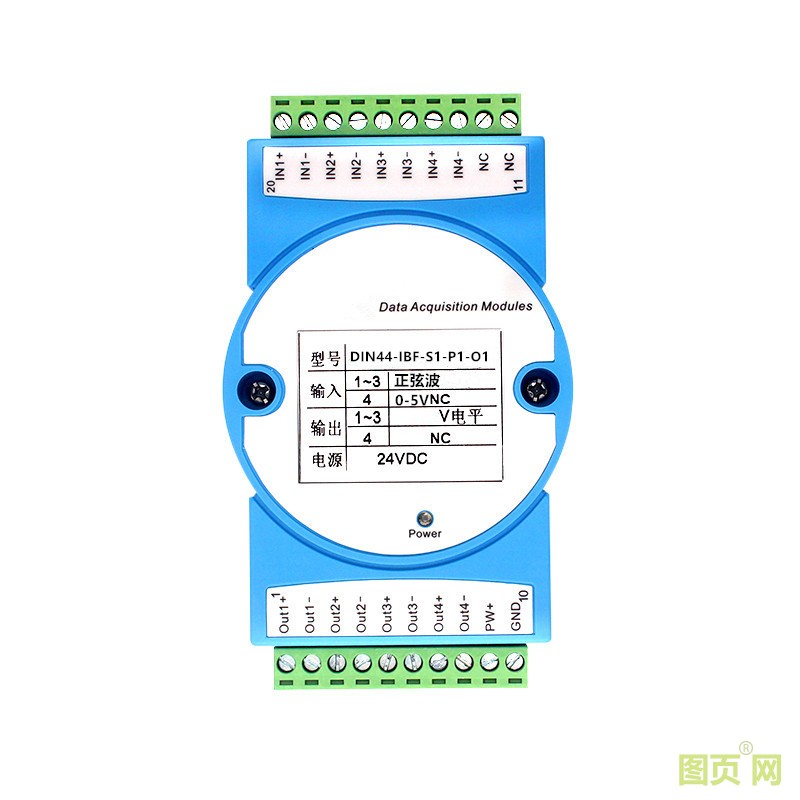

>> 編碼器差分信號轉24V方波脈沖 圖1 模塊外觀圖
>> 伺服編碼器差分信號傳輸?shù)絇LC
>> 脈沖信號放大與整形
>> 地線干擾抑制
>> 電機轉速監測系統
>> 速度測量與報警
>> 信號無失真變送和傳輸
產品選型表：
DIN44 IBF – S□ - P□ – O□
|
輸入信號 |
供電電源 |
輸出信號 |
|||
|
特點 |
代碼 |
Power |
代碼 |
特點 |
代碼 |
|
正負信號輸入，正弦波輸入 幅度峰峰值（VP-P）：500mV~10V |
S1 |
24VDC |
P1 |
輸出電平0-5V |
O1 |
|
單端信號輸入， 幅度峰峰值（VP-P）：5V |
S2 |
12VDC |
P2 |
輸出電平0-12V |
O2 |
|
單端信號輸入， 幅度峰峰值（VP-P）：12V |
S3 |
5VDC |
P3 |
輸出電平0-24V |
O3 |
|
單端信號輸入， 幅度峰峰值（VP-P）：24V |
S4 |
15VDC |
P4 |
集電極開路輸出 |
O4 |
|
5V差分脈沖信號輸入 |
S5 |
|
|
差分信號輸出 |
O5 |
|
用戶自定義 |
Su |
|
|
用戶自定義 |
Ou |
選型舉例：
例 1： 輸入：編碼器差分信號輸入； 電源：24V ； 輸出：0-5V電平 型號：DIN44 IBF S5-P1-O1
例 2： 輸入：編碼器差分信號輸入； 電源：12V ； 輸出：0-24V電平 型號：DIN44 IBF S1-P2-O3
例 3： 輸入：0-5V電平； 電源：24V ； 輸出：0-24V電平 型號：DIN44 IBF S2-P1-O3
例 4： 輸入：0-5V電平； 電源：12V ； 輸出：集電極開路輸出 型號：DIN44 IBF S2-P2-O4
例 5： 輸入：用戶自定義； 電源：24V ； 輸出：用戶自定義 型號：DIN44 IBF Su-P1-Ou
