XNR-400系列熔體流動速率儀是按GB/T3682-2000的試驗方法測定熱塑性高聚物在高溫下流動性能的儀器，用于聚乙烯、聚丙烯、聚甲醛、ABS 樹脂、聚碳酸酯、尼龍氟塑料等高聚物在高溫下熔體流動速率的測定。適用于工廠企業及科研單位的生產和研究之中。
符合標準：
GB/T3682《熱塑性塑料熔體質量流動速率和熔體體積流動速率的測定》、ISO1133、JJG878-94等標準的要求，并按JB／T5456《熔體流動速率儀技術條件》標準制造。
ASTM D1238、ASTM D3364、DIN53735、UNI—5640、JJGB78—94、JIS K7210
一、 主要技術參數特征：
（1） 擠壓出料部分：
|
口 模 內 徑 |
Φ2.095±0.005mm |
|
口 模 長 度 |
8.000±0.025 mm |
|
料 筒 內 徑 |
Φ9.550±0.025 mm |
|
料 筒 長 度 |
152±0.1 mm |
|
活塞桿頭直徑 |
9.475±0.015 mm |
|
活塞桿頭長度 |
6.350±0.100 mm |
（2）試驗負荷質量（八級）
|
級別 |
質 量 |
重 量 |
組 成 |
|
1級 |
0.325 kg |
3.187 N |
活塞桿+砝碼托盤+隔熱套+1號砝碼體 |
|
2級 |
1.200 kg |
11.77 N |
0.325+2號0.875砝碼 |
|
3級 |
2.160 kg |
21.18 N |
0.325+3號1.835砝碼 |
|
4級 |
3.800 kg |
37.26 N |
0.325+4號3.475砝碼 |
|
5級 |
5.000 kg |
49.03 N |
0.325+5號4.675砝碼 |
|
6級 |
10.000 kg |
98.07 N |
0.325+5號4.675砝碼+6號5.000砝碼 |
|
7級 |
12.000 kg |
122.58 N |
0.325+5號4.675砝碼+6號5.000+7號2.500砝碼 |
|
8級 |
21.600 kg |
211.82 N
|
0.325+2號0.875砝碼+3號1.835+4號3.475+5號4.675+6號5.000+7號2.500+8號2.915砝碼 |
試驗符合相對誤差≤0.5%。
(3) 溫度范圍：0-400℃
(4) 恒溫精度：±0.5℃。
(5) 電源：220V±10% 50Hz
(6) 工作環境條件：環境溫度為10℃-40℃；環境相對濕度為30%-80%；周圍無腐蝕性介質，無較強的空氣對流；周圍無振動、無較強的磁場干擾。
(7) 儀器外形尺寸：250×350×510=（長×寬×高）
三、結構及工作原理：
熔體流動速率儀是一種擠出塑料計。它是在規定溫度條件下，用高溫加熱爐使被測物達到熔融狀態。這種熔融狀態的被測物，在規定的砝碼的負荷重力下通過一定直徑的小孔進行擠出試驗。在工業企業的塑料生產中及科研單位的研究中，經常用“熔體（質量）流動速率”來表示高分子材料在熔融狀態下的流動性、粘度等物理性能。所謂熔融指數就是指擠出物各段試樣的平均重量折算為10分鐘的擠出量。
熔體（質量）流動速率儀用MFR表示，單位為：克/10分鐘（g/min）公式表示：MFR(θ、mnom )
=tref .m/t
式中： θ—— 試驗溫度
mnom— 標稱負荷Kg
m —— 切斷的平均質量g
tref —— 參比時間（10min）, S ( 600s )
t —— 切斷的時間間隔s
例：一組塑料試樣，每30秒鐘切取一段，各段質量的結果是：0.0816克、0.0862克、0.0815克、0.0895克、0.0825克取。
平均值m
=（0.0816+0.0862+0.0815+0.0895+0.0825）÷5=0.0843(克)
代入公式：MFR
=600×0.0862/30=1.686(克/10分鐘)

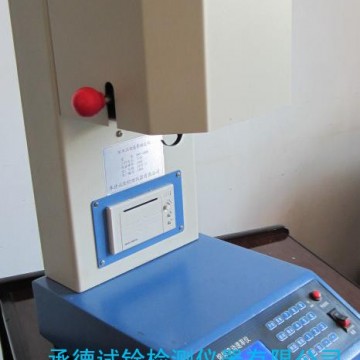

本儀器由加熱爐和控溫系統所組成并安裝在機身（立柱）底座上。
溫控部分采用單片機調功率控溫方式，它的抗干擾能力強，控溫精度高，控制穩定，爐內加熱絲按一定規律纏繞在加熱棒上，使溫度梯度為最小，以滿足標準要求。
、產品型號：XNR-400A 手動切料、數顯表控制。
XNR-400B 單片機控制、液晶顯示、手動、時控、自動切料，質量法（MFR）。
XNR-400C 單片機控制、液晶顯示、手動、時控、自動切料，質量法（MFR）、
體積法（MVR）、 快速自動加載。附帶微型打印機，打印試驗結果。用戶自行校準并修正試驗參數。
XNR400D 計算機控制、手動、時控、自動切料，質量法（MFR）、體積法（MVR）、快速自動加載。實驗數據、實驗結果存儲并且打印。用戶自行校準并修正試驗參數。
配置：
1、主機一臺
2、口模一個
3、電源線一條
4、擦料桿一支
5、水準器一支
6、口模清料鉆一支
7、取口模桿一支
8、料斗一個
9、托盤一個
10、砝碼一套
