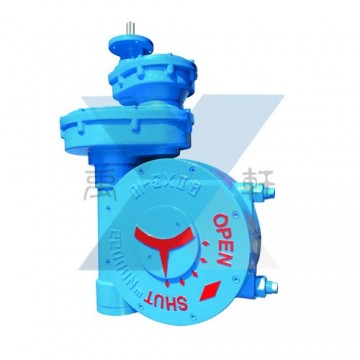

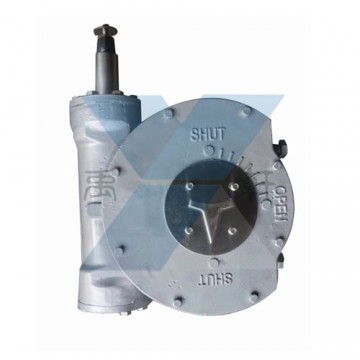

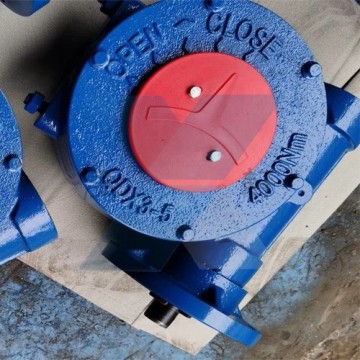

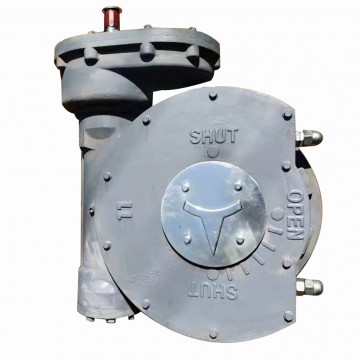

QDX3-S8雙級球閥渦輪箱結構特點
1蝸輪箱裝有限位螺釘可在全開OPEN或全 CLOS閉兩個位置上調整。
2蝸輪副自鎖,操作簡單。
3開關指示牌直接在蝸輪上連接,指示準確直觀。
4可根據用戶需要,附有結合子,制成不同的孔徑、孔型,適應性強,互換性強。產品出廠時裝有專用潤滑脂,外殼密封防水。檢驗蝸輪箱的真實性,一定要求閥門的生產企業提供真實、準確的檢驗報告
QDX3-S8雙級球閥渦輪箱檢驗過程
1原材料的檢驗一原鐵中CSLMn,PS等的成分含量以及焦炭的質量等
2鑄件的檢驗金相試驗,延伸率試驗,強度試驗等
3密封試驗一雙面泵壓試驗及多次開關試
QDX3-S8雙級球閥渦輪箱產品應用
QDX3-S系列部分回轉型閥門手動裝置是一款主要用于閥門驅動開關的一種驅動裝置，起到連接傳動的作用，箱體殼采用灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼材料,外觀美觀大方,體積小重量輕,設計合理輸出轉矩大,省力輕便。常用于閥門驅動，減速機驅動,風門驅動,閘門驅動,蝶閥，球閥，旋塞閥驅動等。上海禹軒生產的閥門手動裝置具有耐磨，耐用，不卡等優的特點，歡迎來人到工廠實地考察選用。公司除了生產不銹鋼蝸輪箱單級蝸輪箱、電動蝸輪箱、管網蝸輪箱、雙級蝸輪箱、雙級電動蝸輪箱、分離式蝸輪箱、出口型蝸輪箱、信號蝸輪箱、BA傘齒輪等類型的驅動裝置，公司還生產工業閥門全系列。
QDX3-S8雙級球閥渦輪箱連接尺寸圖
| 型號 | S6 | S7 | S8 | S9 | S1O | S1 1 | S12 | S13 | S13D | S14 | ||||||
| G3 | G4 | G5 | G6 | G7 | G8 | G9 | G10 | G1 1 | G12 | G13 | G13D | G14 | ||||
| 技 術 參 數 | ||||||||||||||||
| 速比 | 483:1 | 495:1 | 621:1 | 456:1 | 551:1 | 583:1 | 682:1 | 1005:1 | 1920:1 | 2407:1 | 2703:1 | 3162:1 | 3015:1 | |||
| 單人操作 | 輸入力矩Nm | 80 | 80 | 80 | 1 40 | 1 40 | 165 | 165 | 195 | 195 | 240 | 240 | 280 | 280x2 | ||
| 輸出力矩Nm | 750 | 1500 | 3000 | 5700 | 7000 | 8600 | 10100 | 17500 | 33500 | 51000 | 58000 | 79700 | 152000 | |||
| 多人操作 | 輸入力矩Nm | 195x2 | 165x2 | 195x2 | 240x2 | 280x2 | 280x3 | |||||||||
| 輸出力矩Nm | 35000 | 55000 | 84500 | 116000 | 150000 | 220000 | ||||||||||
| 限位調整 | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | |||
| 蝶閥-DN |
125 -150 |
200 -250 |
300 -350 |
400 -450 |
500 -600 |
700 | 800 |
900 -1000 |
1100 -1200 |
1400 -1600 | 1600 -1800 | 1800 -2200 |
2200 -2600 |
|||
| 球閥-DN | 80 | 100 | 150 | 200 | 250-300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | 1000-1200 | |||
| 連接尺寸 | ||||||||||||||||
| 法蘭外圓(D) | 125 | 150 | 175 | 210 | 260 | 300 | 350 | 415 | 475 | 560 | 650 | 683 | 800 | |||
| 連接孔中心 (Do) | 102 | 125 | 140 | 165 | 200 | 254 | 298 | 356 | 406 | 483 | 590 | 603 | 720 | |||
| 凹面 (D1xh) | 70x4 | 85x4 | 100x4 | 130x5 | 160x5 | 200x5 | 230x5 | 260x5 | 300x8 | 370x8 | 490x8 | 470x8 | 600x8 | |||
| 孔數-螺栓(N\M) | 4-M10 | 4-M12 | 4-M16 | 4-M20 | 8-M16 | 8-M16 | 8-M20 | 12M20 | 12-M20 | 12-M22 | 12-M27 | 20-M36 | 12-M30 | |||
| 標準軸孔 (d) | 24 | 30 | 36 | 40 | 50 | 60 | 80 | 90 | 1 10 | 130 | 160 | 180 | 200 | |||
|
鍵寬x鍵高x條數 NO.x 90° |
8x7 x1 |
10x8 x1 |
12x8 x1 |
12x8 x2 |
16x10 x2 |
18x11 x2 |
22 x14 x2 |
25x14 x2 |
28x16 x2 |
32x18 x2 |
40x22 x2 |
45x25 x2 |
45 x25 x2 |
|||
| 可選軸孔 | 22-24 | 28-32 | 32-35 | 38-42 | 45-55 | 55-65 | 70-75 | 80-85 | 90-100 | 110-120 | 150-160 | 160-180 | 180-220 | |||
| 25-26 | 34-36 | 38-40 | 45-48 | 58-60 | 68-70 | 85-90 | 90-100 | 110-120 | 140-150 | 170-180 | 200-220 | 230-240 | ||||
| 安裝高座 (H) | 62 | 68 | 75 | 105 | 110 | 120 | 135 | 150 | 180 | 195 | 205 | 240 | 250 | |||
| 鑄件手輪 (Φ) | 240 | 280 | 320 | 350 | 350 | 400 | 400 | 520 | 520 | 590 | 590 | 800 | 800 | |||
| 方頭(ex f g x k w) | 26x26 30x30 50 | 33x33 39x39-70 | 32x32 38x38 70 | |||||||||||||
| 外型尺寸 | ||||||||||||||||
| A | 200 | 219 | 250 | 347 | 391 | 450 | 510 | 597 | 645 | 800 | 927 | 1055 | 1205 | |||
| B | 132 | 144 | 157 | 215 | 237 | 275 | 305 | 380 | 384 | 516 | 579 | 650 | 785 | |||
| E | 95 | 115 | 139 | 171 | 192 | 224 | 250 | 306 | 365 | 425 | 514 | 598 | 660 | |||
| G | 169 | 203 | 245 | 292 | 338 | 378 | 433 | 522 | 612 | 717 | 854 | 958 | 1060 | |||
| H2 | 71 | 88 | 97 | 125 | 128 | 154 | 152 | 185 | 203 | 226 | 250 | 303 | 343 | |||
| H3 | 96 | 105 | 121 | 170 | 188 | 210 | 240 | 302 | 323 | 455 | 498 | 559 | 662 | |||
| H4 | 25 | 39 | 59 | 62 | 80 | 95 | 121 | 144 | 160 | 189 | 248 | 242 | 280 | |||
| P | 1 13 | 133 | 153 | 21 1 | 228 | 269 | 294 | 346 | 410 | 488 | 586 | 724 | 750 | |||
| Q | 190 | 212 | 244 | 324 | 348 | 392 | 415 | 496 | 565 | 639 | 789 | 839 | 880 | |||
| S | 88 | 95 | 98 | 149 | 149 | 180 | 183 | 205 | 228 | 270 | 292 | 396 | 410 | |||
| U1 | 202 | 207 | 220 | 295 | 305 | 363 | 370 | 385 | 428 | 454 | 546 | 548 | 575 | |||
| U2 | 158 | 165 | 190 | 265 | 281 | 313 | 325 | 338 | 402 | 428 | 520 | 522 | 549 | |||
| K | 146 | 175 | 212 | 243 | 292 | 330 | 382 | 476 | 568 | 675 | 812 | 920 |
1012 |
|||
