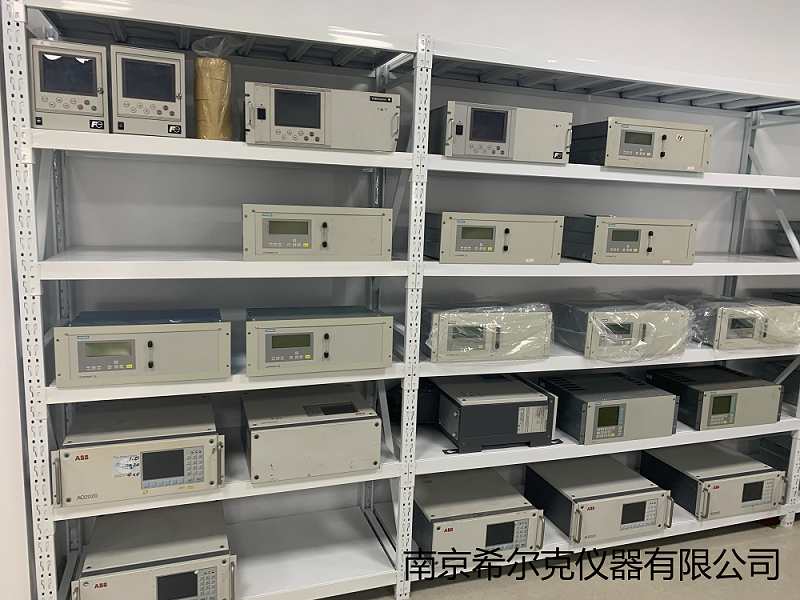

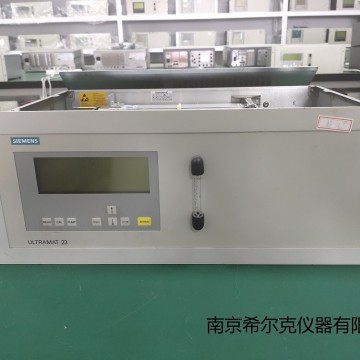

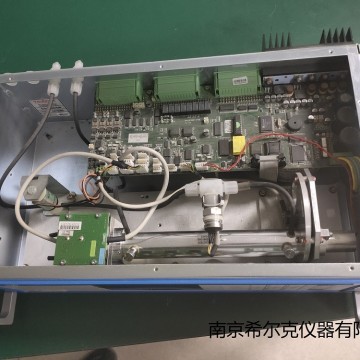

南京希爾克儀器有限公司提供西門子ULTRAMAT23/ULTRAMAT6/ULTRAMAT/OXYMAT6

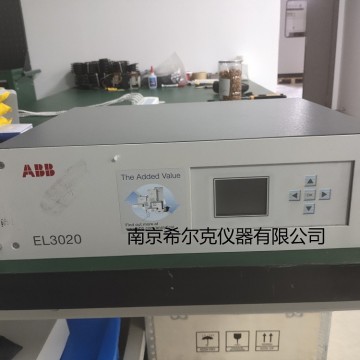

/CALOMAT6、ABB EL3020/EL3040/EL3060/AO2020/AO2040、西克S710/SIDOR、雪迪龍MODEL1080、中綠ZL1011、富士ZRE/ZPB分析儀專業維修，終端維修商，維修周期短，維修時間1~2個工作日，收費低，修不好不收費，針對新客戶可以修完先使用，滿意后手工費一個月后再付款。目前已成功修復3000+臺，維修技術扎實。歡迎新老客戶來我公司實地考察。

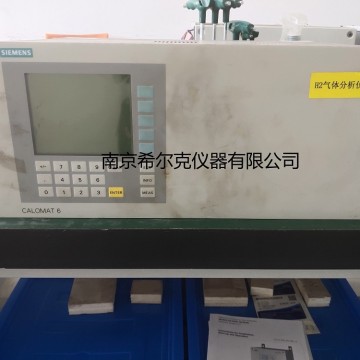

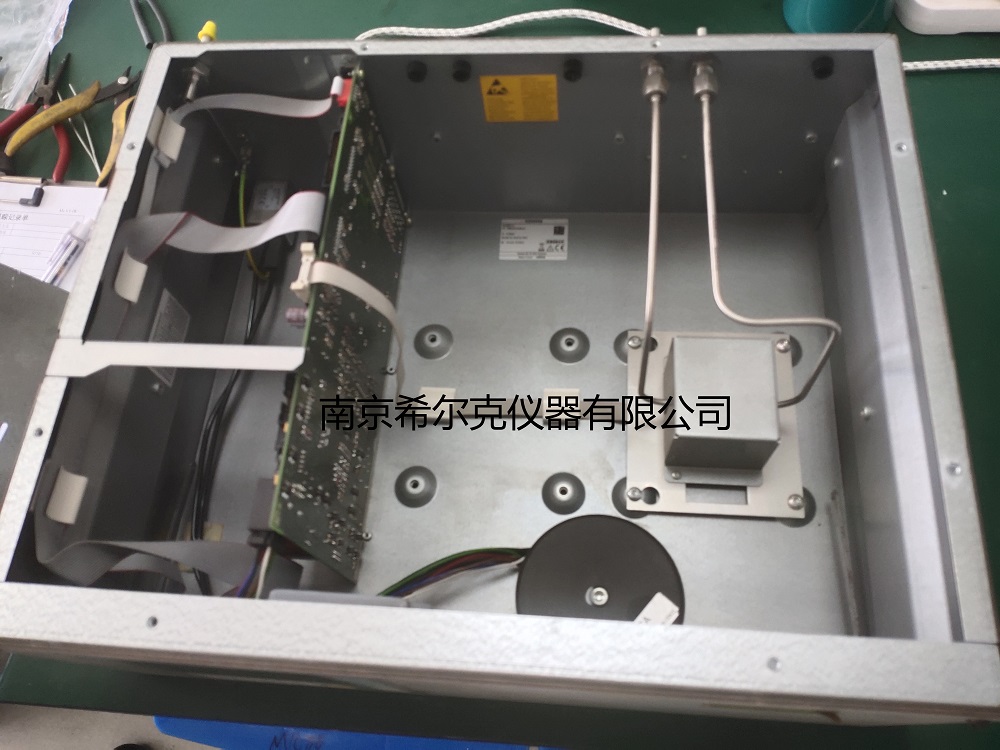

以下為CALOMAT6相關說明：

（一）安全信息

警告 你必需要遵守以下的信息和警告！

? 電氣安全 此分析儀的內部特定部件帶有危險電壓，所以在分析 儀開啟之前，外殼必須要被關好和接地。如果不遵守 這些規定，就可能會導致工作人員的死亡、受傷和 （或者）財產的損失。也可參閱2.4節。

氣路的材質 不能向分析儀中通入破壞性氣體，尤其是那些令潮濕 部件的材質無法抵抗其破壞的氣體。

機架的吹掃 由于樣氣路存在泄漏， 這就導致技術數據中有限制濃 度的可燃性組分可能會從樣氣路中釋放出來。 對于 CALOMAT 6E架裝式分析儀，如果機架位于自然通風 的環境中，那么就可以不對它進行吹掃（見Tü V Sü ddeutschland（南德技術檢查機構）中的報告BBNEG/01 Gr03X）。在使用有毒樣氣時，只在一個有限 的范圍內才可考慮不對機架進行吹掃。此時，最大臨 界極限值（TLV）必需要被作為判斷是否要進行吹掃的 基準。 對于 CALOMAT 6E壁掛式分析儀，只要樣氣路存在 泄漏，那么就必需要對機架進行吹掃，并且吹掃氣的 流量應該大約為 1 L/min。 只有在通入到分析儀中的 有毒氣體或者氣體混合物低于最低爆炸極限（LEL） 時，才可以不對機架進行吹掃。被吹掃出的氣體必須 要用合適的設備收集，并要通過一個排氣管道以對環 境無污染的形式排出。

可燃性樣氣 對于達到溫度等級 T3 的可燃性氣體或者氣體混合物， 只有在它們不可爆炸或者爆炸只會瞬時發生的情況下 才可通入到分析儀中（可見 Tü V Sü ddeutschland（南 德技術檢查機構）中的報告 BB-NEG/01 Gr03X）。 對于偶然會爆炸的樣氣，樣氣入口處和出口處必需要 安裝火焰隔離器。不可以使用經常性或者永久性爆炸 氣體混合物。

!

CALOMAT 6 說明手冊 A5E00116455-03

12

 警告 你必需要遵守以下的信息和警告！

? 防爆防護 只有遵守了特殊的防護措施 ，CALOMAT 6E才可用于潛在爆炸環境中。必需要向負責任的防暴權威機構闡明這些防護措施。根據EG94/9 (ATEX 100)而制定的一致考核型證書對CALOMAT 6F也是適用的，遵守其中的規定可以確保讓儀器使用于Zone1或者Zone2的潛在爆炸環境中（儀器類型II3G,II2/3G或者II2G）。絕對要遵守證書中所規定的特殊情況。

責任在儀器調試之后，所有的責任就落到儀器所有者手中了。

 應用 CALOMAT 6 氣體分析儀主要運于二元氣 體或類似二元氣體混合物中H2  或者He的定 量分析。 如果其它氣體的熱導率同體系中殘余氣體 的熱導率具有很明顯的區別時，那么這些 氣體的濃度也可以被測量。 CALOMAT 6是根據不同氣體具有不同熱 導率來測量的。它是利用一個微機械制造 的硅傳感器來工作的，該傳感器的一個重 要特征就是響應時間 T90 非常短。

（二）應用實例

?  純氣體監測（Ar中0 ...1 % 的H2 ）

?  保護氣監測（N2中0 ...1 %的 H2）

?  氫氣監測（Ar中0 ...25 % 的H2 ）

?  合成氣體監測（N2中0 ...25 % 的H2）

? 氣體生產： N2中0 ...2 %的 He O2 中0 ... 10 %的 Ar

? 化工應用，例如： NH3中0 ... 2 %的 H2 N2中50 ...70 % 的H2

? 木材氣化（CO/CO2/CH4中0 ... 30 % 的 H2）

? 高爐氣體（CO/CO2/CH4/N2 中0 ... 5 %的 H2）

? 酸性轉爐氣（CO/CO2 中0 ... 20 % 的 H2 ）

（三）主要特性

? 四個可自由參數化的量程，均帶有抑制零 點；所有的量程都是線性的

? 可以獲得非常小的量程（可達1% H2，帶有 抑制零點：95 -100 % H2）

? 一個電氣隔離模擬量輸出0/2/4 - 20 mA

? 自動切換量程或者手動選擇量程；也可以 進行遙控切換量程

? 在標定過程中可以保存測量值

? 時間常數在較寬范圍內可以選擇（靜態/動 態噪音抑制）；例如，分析儀響應時間可以 滿足特定需求的要求

? 使用NAMUR推薦的基于菜單化操作（交 互模式），使操作簡單化

? 響應時間短

? 長時間漂移小

? 兩個操作等級各具有不同的授權密碼以避 免無意或其它無相關權限人員的輸入

? 可以連接外部壓力傳感器來校正生產氣體的壓力波動

? 可參數化自動量程標定 ? PROFIBUS-DP/-PA

? 客戶-特定型成為可能，例如：- 客戶驗收 - 標簽- 遷移記錄

機架/分析單元的設計

? 帶4個 HU的19”機架可安裝于擺動框架上

? 帶4個 HU的19”機架可安裝于機柜中，帶 或不帶有滑軌

? 前面面板可以被卸下以對分析儀進行維修 （連接筆記本電腦，RS 485）

? 內部氣路：管道的材質為不銹鋼 （1.4571）

? 氣連接：管道的直徑為6 mm 或者 1/4”

? 分析單元的材質是不銹鋼（1.4571）；傳 感器的潮濕部件具有以下材料： Si，SiOxNy， 金屬， 環氧樹脂。

（四）設計

顯示屏和控制面板

? 大屏幕的LCD可同時顯示：

- 測量值（數字量和模擬量的顯示）

- 狀態欄

- 量程

? 使用菜單來調節LCD顯示的對比度

? 持久的LED背景燈顯示

? 測量值以五位數字顯示（小數點也被認為是一 位數）

? 可擦洗膜狀鍵盤/前面面板

? 通過基于菜單的操作來進行配置、測試功能和標定

? 用戶幫助以純文本顯示

? 濃度變化趨勢以圖形化方式顯示；時間間隔可以設定

? 操作軟件帶有兩種語言顯示： 德文/英文，英文/西班牙文，法文/英文， 西班牙文/英文，意大利文/英文

（五）輸入和輸出

? 兩個可自由配置的模擬量輸入（例如：運 于交叉干擾和外部壓力傳感器的校正）

? 六個可自由配置的二進制輸入（例如：量 程切換）

? 六個可自由配置的繼電器輸出（例如：故 障、維護請求、極限報警的外部電磁閥）

? 擴展之后有八個額外的二進制輸入和八個 額外的繼電器輸出，它們可以運來對多達四 種標定氣進行標定

（六）通訊

? RS485接口（標準）

? RS232轉接器（可選）

? 通過PROFIBUS DP/PA接口來接入網絡

? 作為維修和維護工具的 Siprom GA軟件
